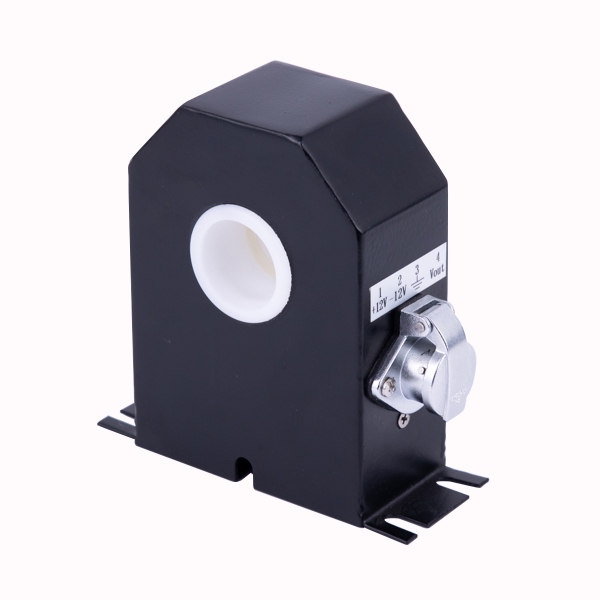

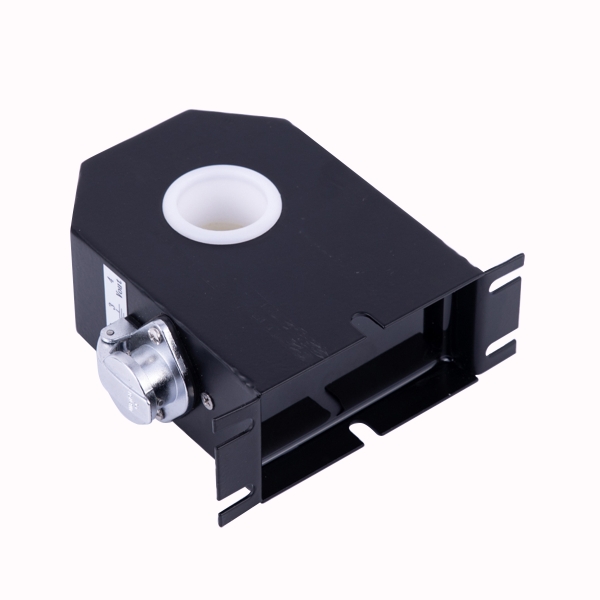

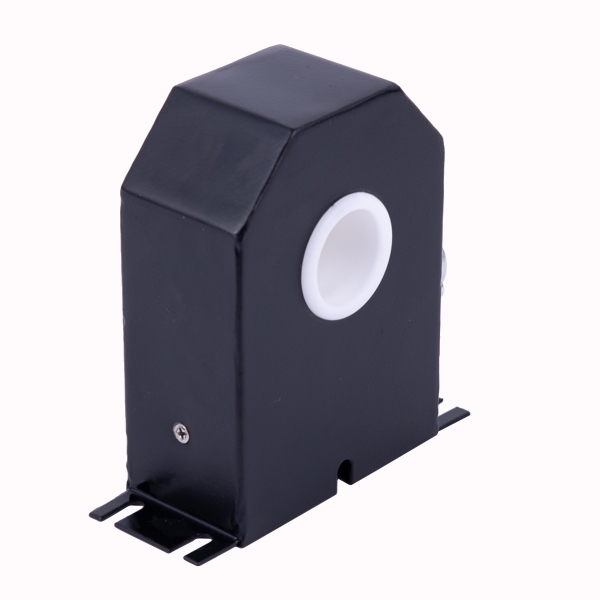

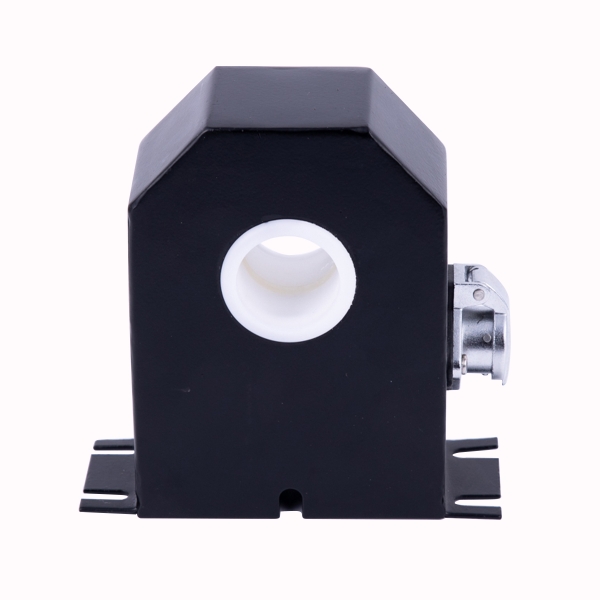

XL系列有源零磁通泄漏电流传感器

产品介绍
常见问题
资质证书
留言咨询

产品概述

随着高压电力设备绝缘监测技术的发展，微电流（毫安，微安级）传感器应用越来越广泛，而单匝穿心式微电流传感器由于其原、副边隔离，对设备接线无影响等特点，成为高压设备绝缘在线监测用传感器的首选。对于此种电流传感器，要求其精确度高，有良好的抗电磁干扰能力和长时间的稳定性。传统的无源传感器无法保证相位变换误差的精确度和稳定性，已难以满足要求。采用有源零磁通技术的微电流传感器具备了上述优良性能，能对变压器，电流互感器，电压互感器，耦合电容器，避雷器等高压设备的泄漏电流进行准确测量。

BNWXL系列有源零磁通泄漏电流传感器是专门为高压电气设备绝缘在线监测而研制的一种微电流传感器。选用起始导磁率高的材料做铁芯，采用了独特的深度负反馈技术和多层金属屏蔽措施，能够对铁芯全自动补偿，使铁芯工作在理想的零磁通状态。该传感器能够准确检测100μA—700mA的工频电流。相位变换误差不大于0.01°，具有良好温度特性和电磁场干扰能力，完全满足复杂的电站现场干扰下的设备取样的精确度。

产品特点

可准确测量μA级电流，测量精度高，线性度好；

多重屏蔽，抗干扰能力强，能在复杂环境下工作；

可选端子输出或航空插输出；

特殊防水防锈蚀金属外壳，环氧树脂封灌，可在户外长期工作。

应用范围

变电设备在线监测：变压器铁芯接地在线监测；高压套管绝缘在线监测；金属氧化锌避雷器绝缘在线监测；电流、电压互感器与电容器在线监测；高压带电显示器。

性能指标

电气性能参数	电气符号	性能参数	小信号测量(有源)
	IN	额定输入	500mARMS
	IP	可测范围	0.1mA-1A
	VOUT	额定输出	3.53VRMS
	X	准确度@IPN	0.05%
	εL	线性度	≤0.05%
	Uc	供电电压	±12V
	Voff	失调电压	1mV
	IC	最大耗电	10mA
	f	工作频率	50-400 Hz
	TA	工作温度	-40oC… +85oC
	TS	储藏温度	-40oC…+100oC
机械结构参数	外壳	金属外壳	输出方式	接线端子/防水航插
	铁芯材质	纳米晶/坡莫合金	封灌	柔性硅胶&环氧树脂
	磁屏结构	碳钢/坡莫合金	施工方案	底座安装固定

产品选型（规格、外形、安装尺寸、端子/引线定义）

产品实物图片	型号	规格
XL-1A 80-42-110(φ26)	BNWXLW-1T	10mA/10μA
	BNWXLW-1T	20mA/20μA
	BNWXL-1T	5mA/5V
	BNWXL-1T	10mA/1V
	BNWXL-1T	700mA/7V
	BNWXL-1T	1A/5V
	BNWXL-1T	200mA/5V-1A/5V


XL-1B 80-42-110(φ26)	BNWXL-1TW	10mA/1V
	BNWXL-1TW	0.5(20A)/3.53V
	BNWXL-1TW	700mA/7V
	BNWXL-1TW	700mA/7V
		20A/20mA
	BNWXL-1TW	10mA/1V
		20A/20mA
	BNWXL-1TW	700mA/7V
		50A/50mA

产品实物图片	型号	规格
XL-9 55-105-45(φ55)	BNWXL-55W	1(10)A/3.53V
	BNWXL-55W	-0.5(20)A/3.53V







XL-10 60-105-45(φ60)	BNWXL-60W	-0.5(10)A/7V
	BNWXL-60W	10A/7V
	BNWXL-60W	700mA/7V
	BNWXL-60W	-0.5(30)A/3.53V
	BNWXL-60W	0.05(0.7)A/3.53V
	BNWXL-60W	0.7(10)A/3.53V



XL-11 60-150-73-167(φ60)	BNWXL-60TW	10A/10mA








XL-12 85-140-55(φ85)	BNWXLW-85	5mA/5μA
	BNWXL-85W	-0.5(30)A/3.53V

产品实物图片	型号	规格
XL-15 150-200-45(φ150)	BNWXL-150W	100mA/5V
	BNWXL-150W	1A/5V
	BNWXL-150W	AC200mA/DC2V
	BNWXL-150W	AC500mA/DC5V





XL-17 □80-20-60	BNWXL-802060W	10mA/2.12V








XL-18 70-70-120(φ30)	BNWXL-30	10mA/1V 40A/1A








XL-21 75-140-55(φ75)	BNWXL-75W	-0.5(30)A/3.53V
