产品概述

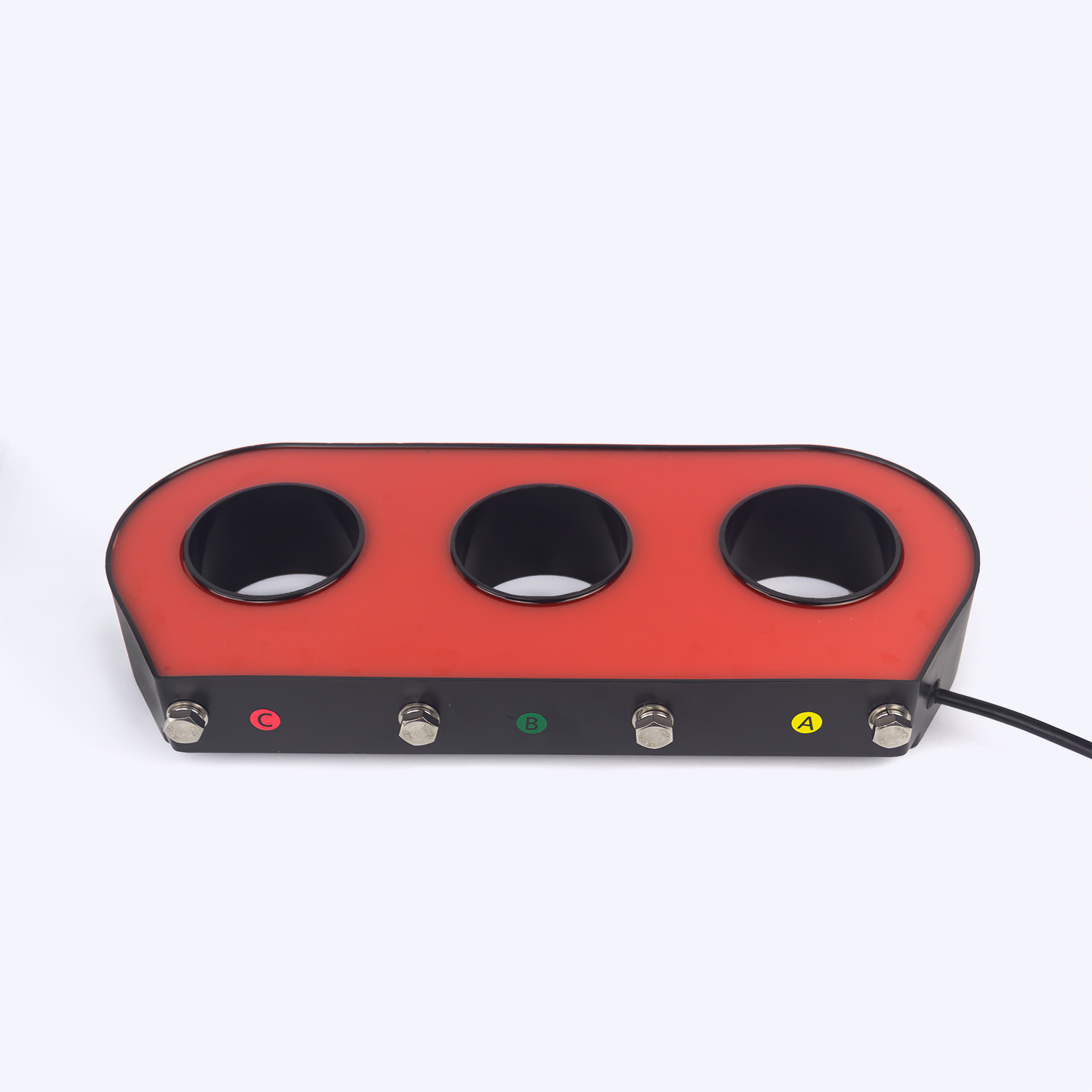

TR-ECT-10型电子式电流传感器适用于10kV柱上开关、环网柜、柱上开关的三相套管上，具有三相电流和零序电流计量、测量和保护三合一的特点。采用LPCT低功率线圈原理制成，按照 T/CES 018-2018《配电网 10kV 及 20kV 交流传感器技术条件》团体标准要求设计，是一种符合国网一、二次融合技术规范的交流传感器。可与ZW20型、ZW32型柱上高压开关配套，具有功耗低、准确度高的特点。

产品特点

采用LPCT低功率线圈原理，直接输出标准小信号无需进行二次转换，直接通过A/D转换输入二次设备；

磁芯磁导率高，温漂低，在-40℃～+70℃温度内，特别是在-40℃时，误差的变差满足标准要求；

采用低温漂电阻，在4倍电流下能长期工作，并在10倍过载情况下短时工作；

二次信号输出采用屏蔽线缆，防止干扰。

性能指标

类别	参数指标
额定一次电流	测量600A / 零序20A
额定二次输出	测量：1V （或常规5A、1A）零序：0.2V （或常规1A）
准确级	测量：0.5S级（5P10）零序：1级（10P10）
额定负载	≥20KΩ
额定频率	50Hz
绝缘水平	3kV
执行标准	IEC 60044-8；GB/T20840.8-2007
工作环境	温度 -40℃～+70℃
