产品概述

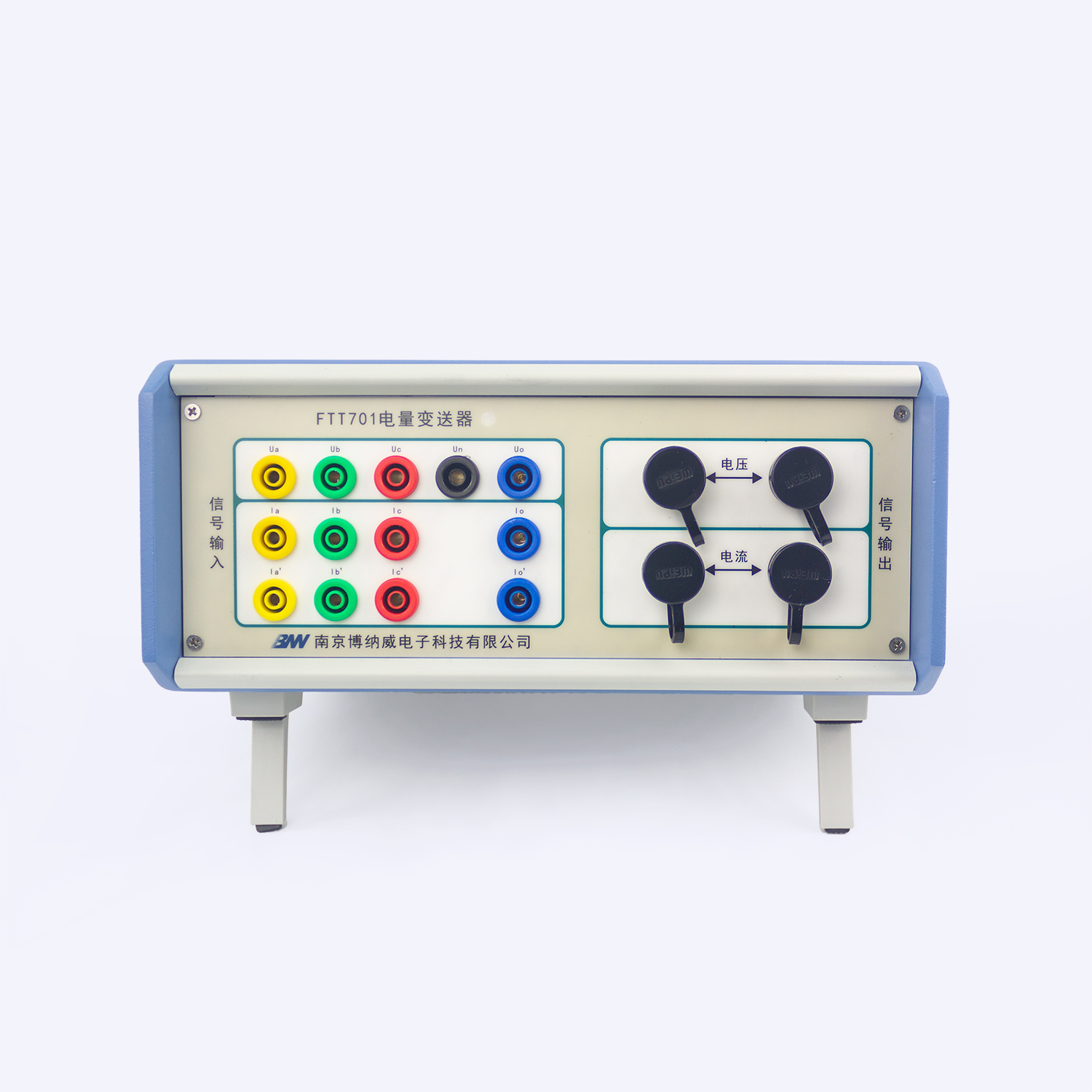

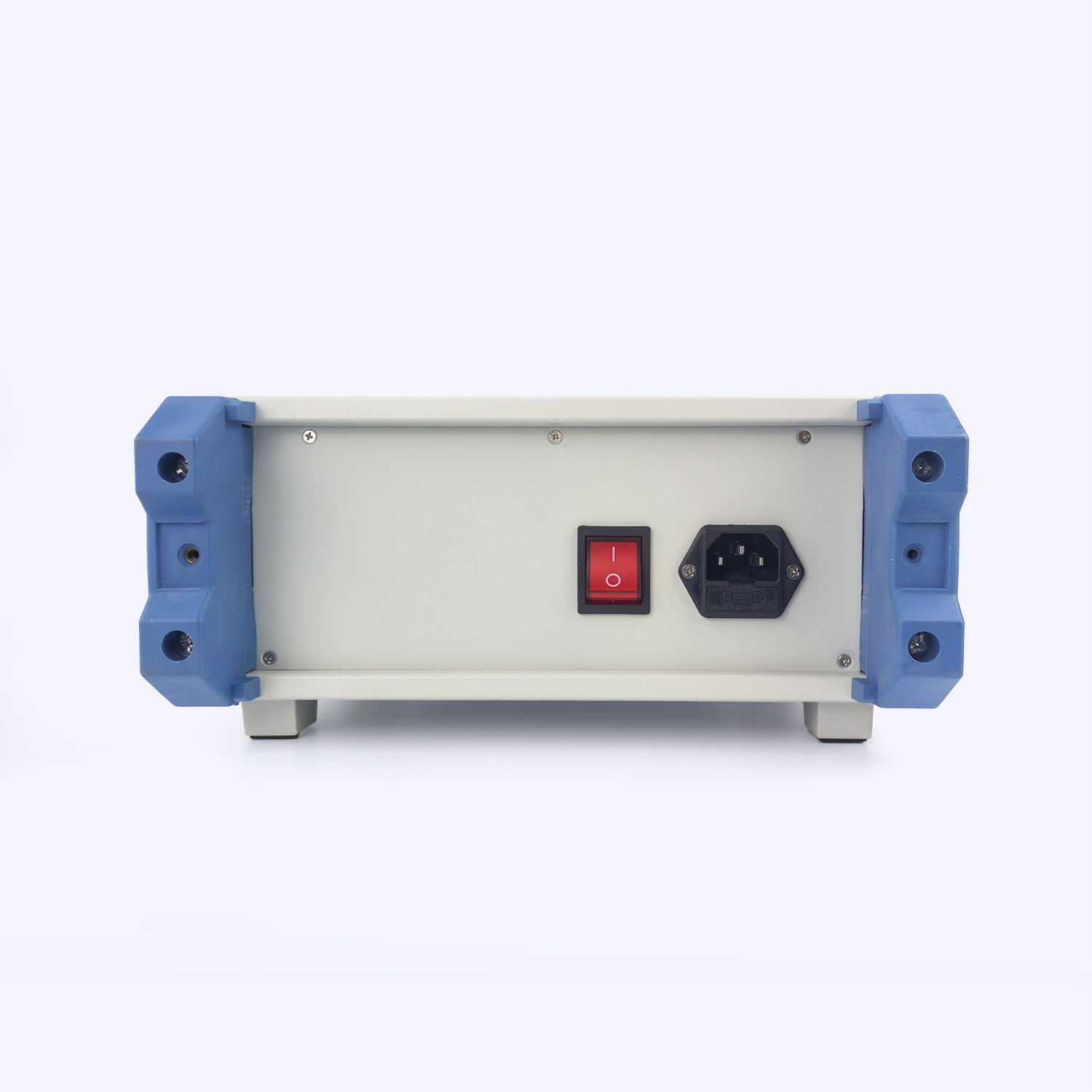

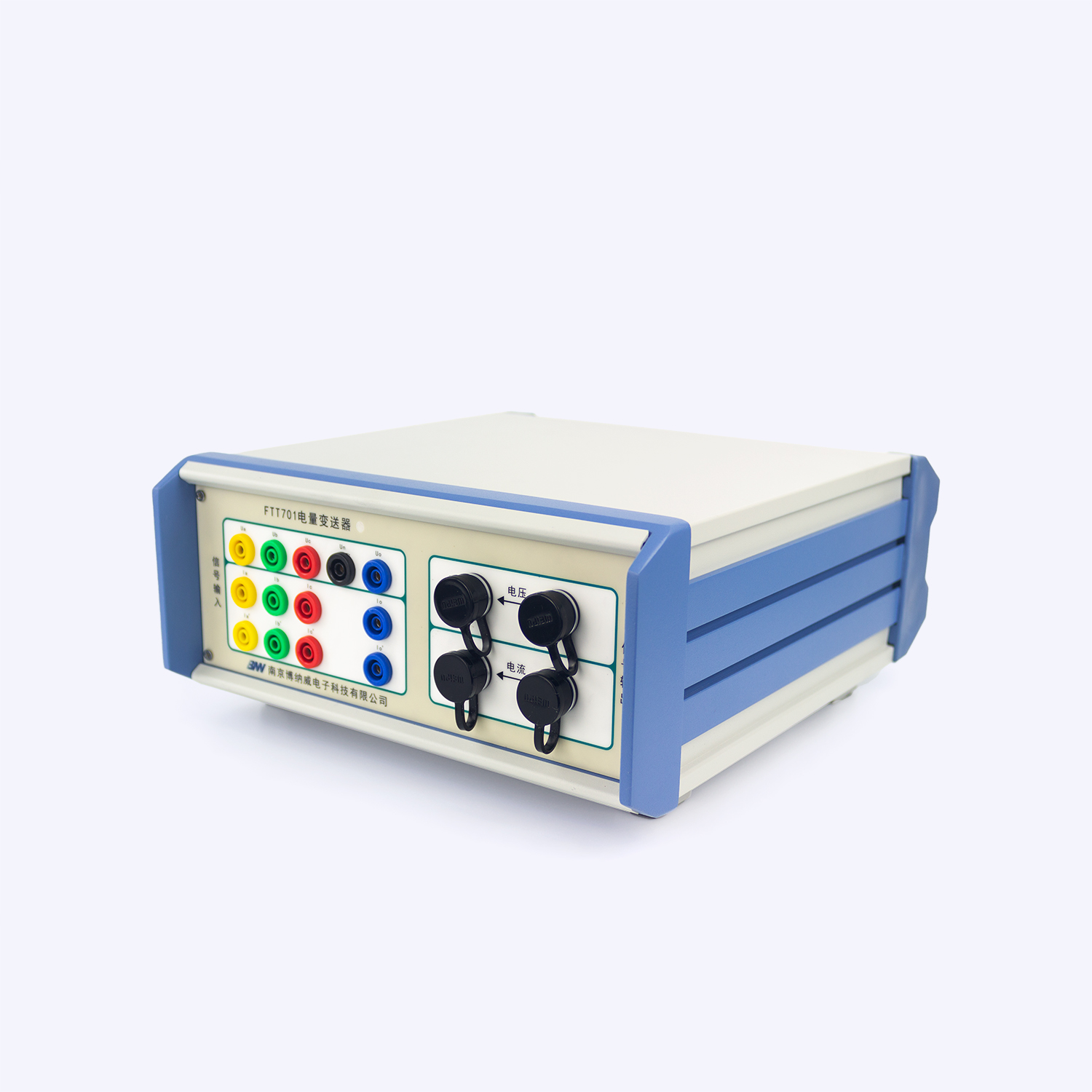

FTT701 电量变送器FTT701是一款将常规电压信号（例：100V）、电流（例：1A）转换成深度融合终端的3.25V/1V的小信号电压和电流的信号转换装置，定制了零序电压和零序电流，比大信号源源直接输出100mV以下有更高的精度和稳定度。该转换装置采用有源零磁通硬件转换电路设计，响应速率高，使用该转换装置可简单、快捷的对原有配电终端测试设备（继电保护测试仪，标准源等）进行扩展，使原有测试设备经扩展后具备小信号终端检测的能力，通过低成本的方式使仪器设备的重复利用率得到提高。

产品特点

有源信号变换零磁通技术保证信号转换的低失真度和高稳定度。

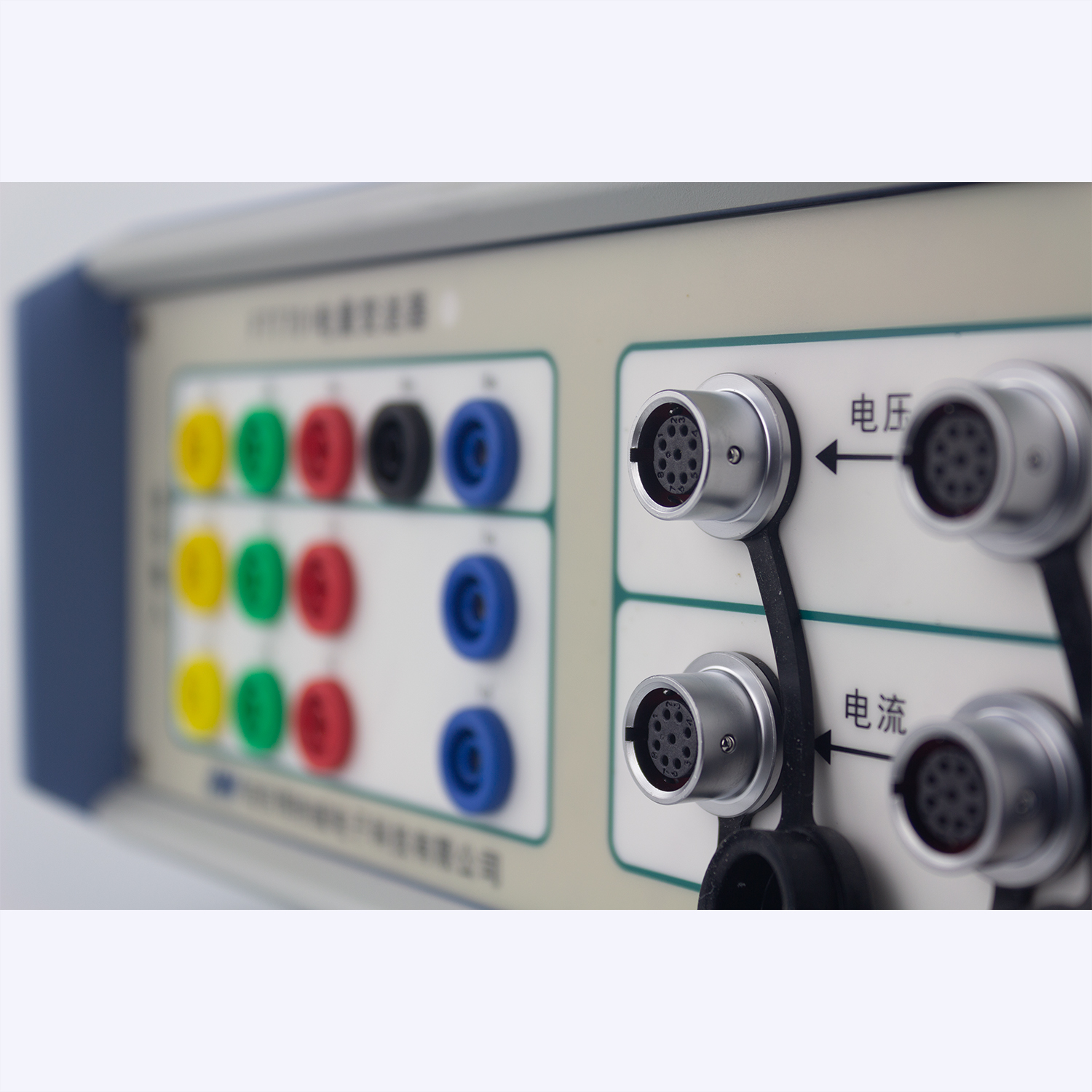

大信号信号输入采用电力线对接源的香蕉插座，输出采用屏蔽电缆，一组信号直接航插对接小信号多功能表，避免信号干扰，节约用户接线时间，方便快捷。

应用场景

利用传统功率源对一二次融合终端进行调试、校准、测试。

利用厂家自有的传统功率源或继保仪，施加常规的大信号电量，经过FTT701电量变送器转换成一二次融合需要的小信号，小信号并联输出2组，一组提供一二次融合终端进行采样，一组提供给小信号多功能表进行计算，这样就可以利用小信号多功能表采样和计算所得的数据作为标准参考对配电终端调试、校准、测试。

设备异常处理

设备在使用中，如出现不明的状况，用户对照下表查找原因及进行处理。

现象	原因调查	处理方法
输出值有误差且较大	1.检查源是否输出，加量是否正确 2.检查电量变送器是否上电	1.正确操作源加量 2.给电量变送器上电
输出值误差且较小	1.请确认源在输出值的时候是否精度有误差，用户源输出10V以下精度是否满足 2.测量的表精度不够（例如：FLUKE 17B+）造成误差，不能作为参考	选用精度高的源。选用更高精度的表（例如FTT150-B42）

性能指标

技术参数		技术指标
电压通道	通道数量	4
	通道变比（可定制）	相序：100V/3.25V 零序：100V/6.5V
	输入范围	0～300V AC
	输出范围	0～10V AC
	输出精度（10%~200%）	0.1%(可定制0.05%) RD
	输出角差	2′ RD
电流通道	通道数量	4
	通道变比（可定制）	相序：1A/1V 零序：1A/0.2V
	输入范围	0～10A AC
	输出范围	0～10V AC
	输出精度（10%~1000%）	0.1%(可定制0.05%) RD
	输出角差（20%~1000%）	2′ RD
工作电源参数	输入电源	交流220V，允许偏差-20%～+20%
	输入交流频率	50HZ
	额定功率	<30VA
工作环境要求	工作温度	-10℃～+40℃
工作环境要求	相对湿度	10％～90％
