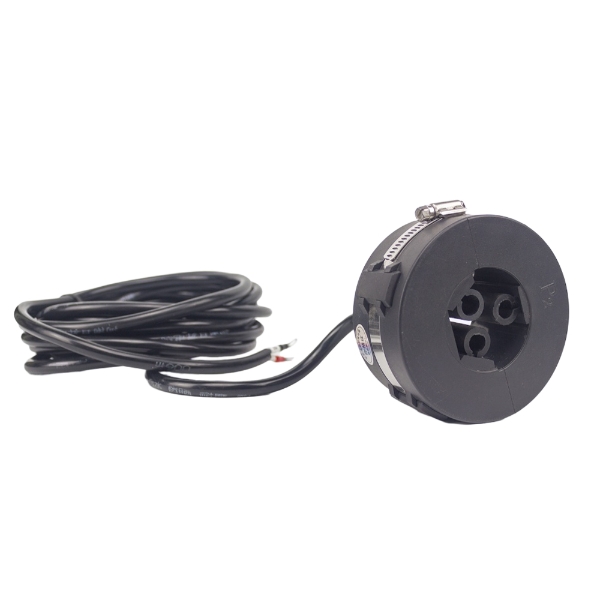

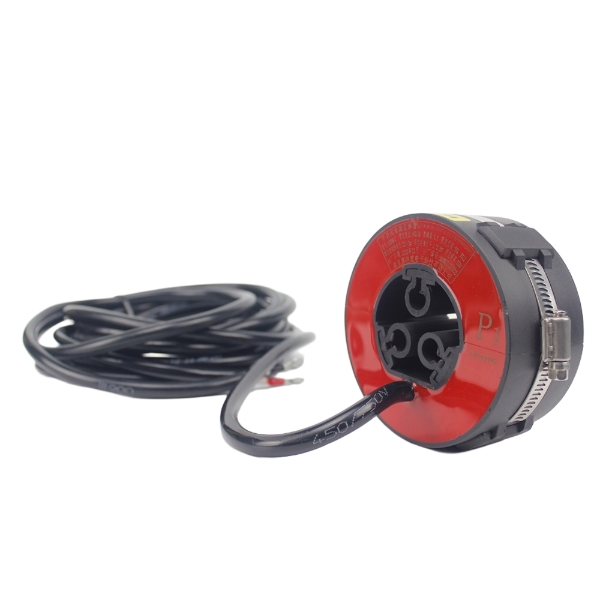

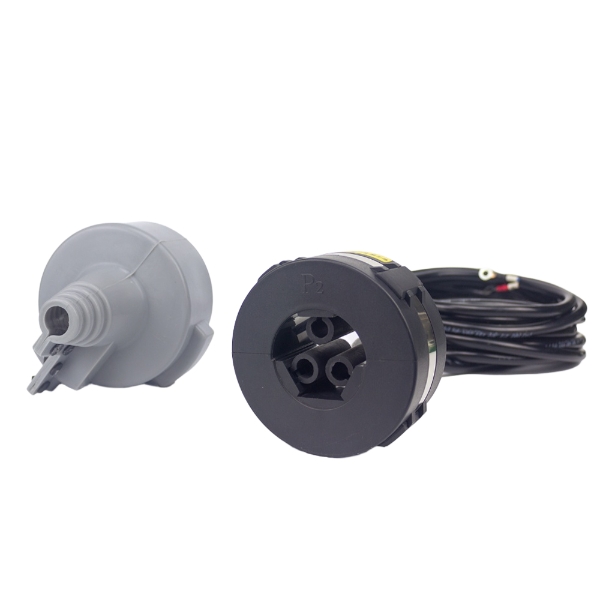

LDZKW系列开启式户外防水电流互感器

产品介绍
常见问题
资质证书
留言咨询

产品概述

LDZKW-2系列户外用开合式电流互感器适用于0.66kV、10kV及以下交流电力系统中成套电气设备的电流测量、取电、信号采样和微机保护。该电流互感器具有体积小、重量轻、可开启、便于安装等特点，广泛用于紧凑型全绝缘环网开关柜、柱上变压器配套工程，并且非常适合与RTU、FTU等远程配变终端设备组成采样单元，为整个台区智能融合终端系统提供数据支持。安装时直接卡在连接好的进出线电缆上，简便快捷。

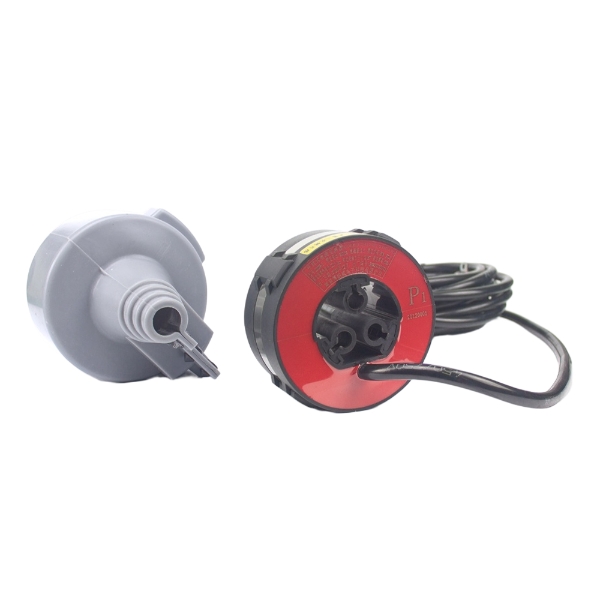

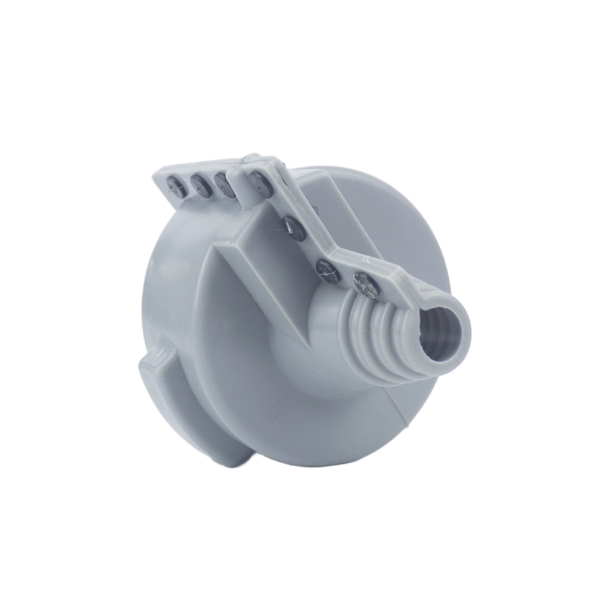

该系列电流互感器选用了磁导率较高的优质进口硅钢片作为导磁材料，具有铁芯可分割、磁路损耗小的特点，其半圆环型铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的塑料壳体内，防潮湿，性能稳定，无需维护。安装时将两个半圆环卡在分相电缆上，用卡箍抱紧与电缆于一体，和谐美观。应用于户外架空线路，配套定制硅胶防护罩，具有防紫外线、抗老化、防潮湿等功能。确保互感器本体不因户外环境影响而引起沿铁芯切割面进水和互感器表面开裂。

产品特点

开合式结构，易于现场安装，操作方便。不需断开被测初级电缆即可快速、方便地安装或拆除；

仪表保安系数≤FS10；铁芯磁路损耗小，确保证电流互感器在1%In时的准确度；

计量用，精度等级0.5S级；

适用性广，传感器信号既可用于带电检测，也可作为在线监测的信号来源；

采用“304”不锈钢卡箍及锁扣经定位槽紧固为一体，确保锁扣锁紧后铁芯切口端面可靠对接，励磁性能优良。

应用范围

台区智能融合终端之柱上变压器配套用，户外型低压电气线路的测量、保护回路计量。紧凑型全绝缘环网开关柜；组合式变电站和电缆分接箱。

性能指标

电气性能参数	工作温度	-40℃～+70℃	相对湿度	≤90%
	电压等级	0.66kV	线性范围	1%～120%
	一次额定电流	400A～1500A	准确级	0.5S
	二次额定电流	5A	额定频率	50Hz
	额定负荷	5VA	仪表保安系数	FS10
	额定连续热电流	120%Ipr	额定绝缘水平	0.72/3KV
	工频耐压	3KV/min	绝缘强度	1000MΩ/500V/min
	极性同名端	封灌面“P1”与接线端子“S1”为同名端极性关系（减极性）
机械结构参数	原边一次	穿心孔1匝	一次孔径	Φ50mm
	外壳	PC 阻燃等级94-V0	输出方式	接线端子/护套线
	铁芯材质	硅钢	封灌	红色环氧树脂
	开合结构	不锈钢卡箍及锁扣	防护罩	硅橡胶
