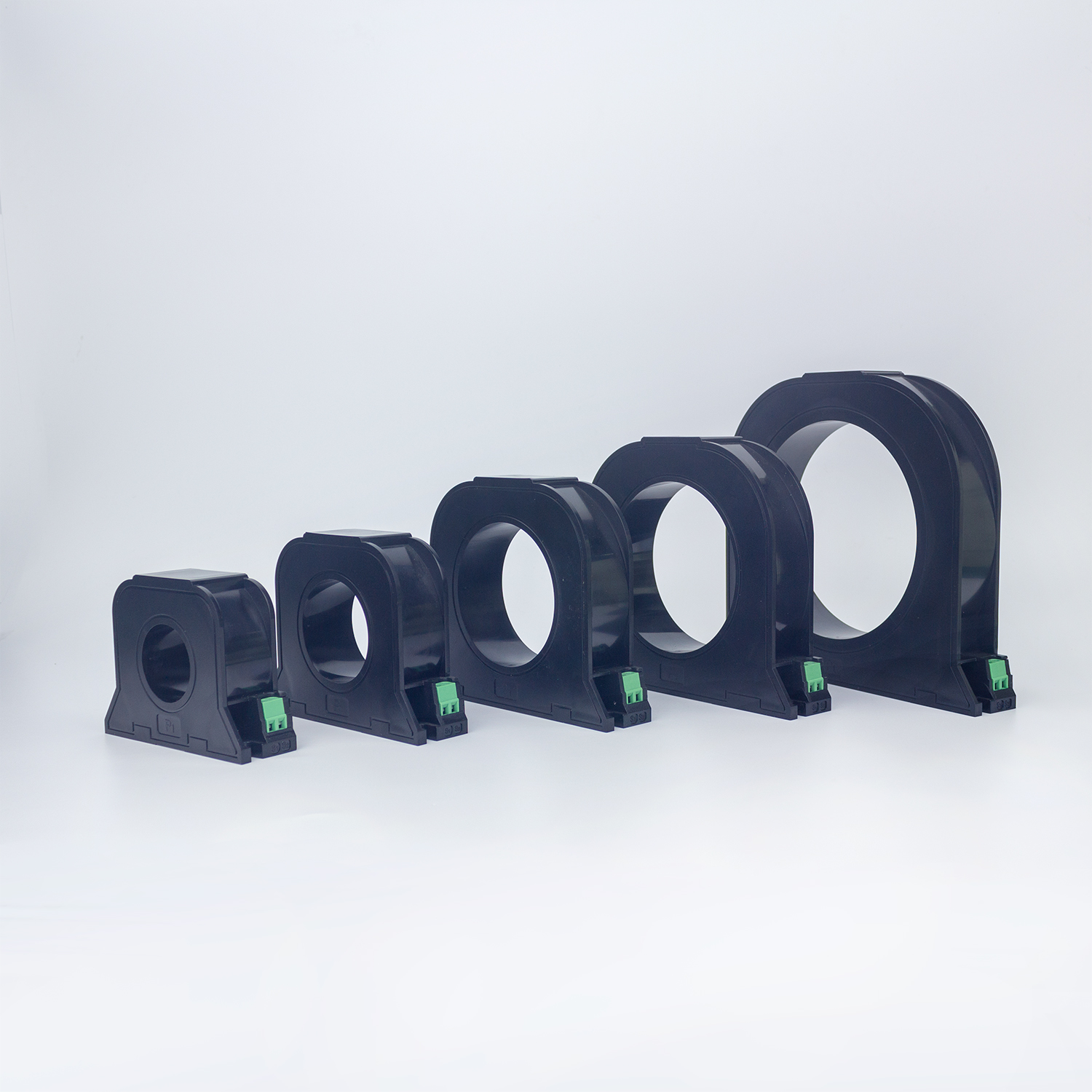

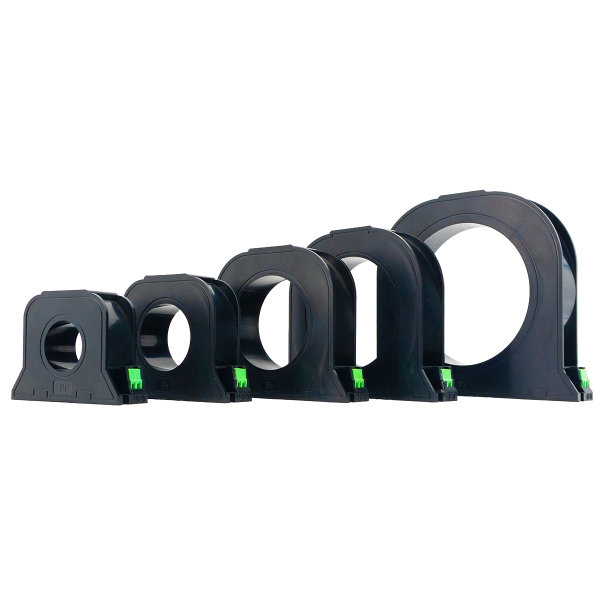

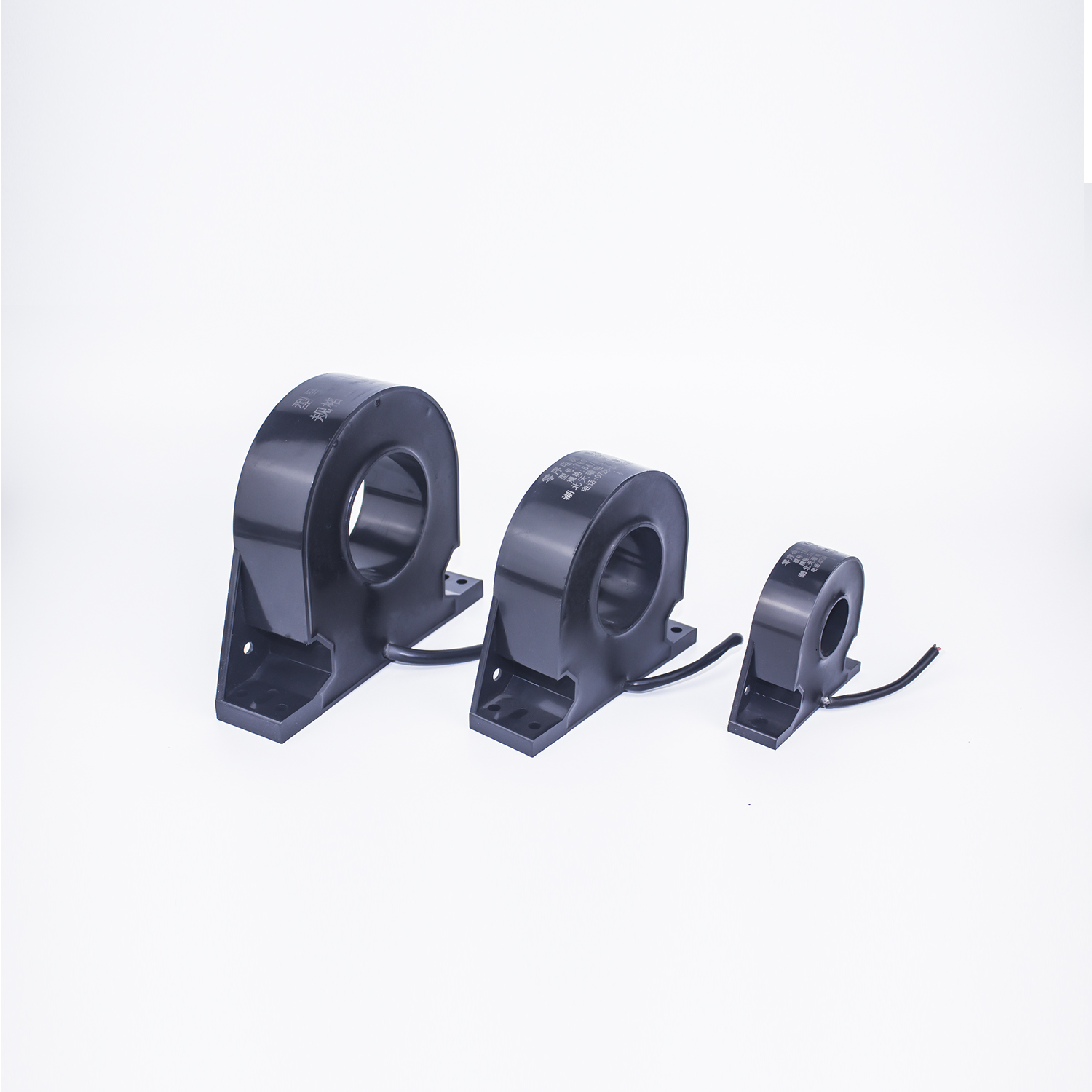

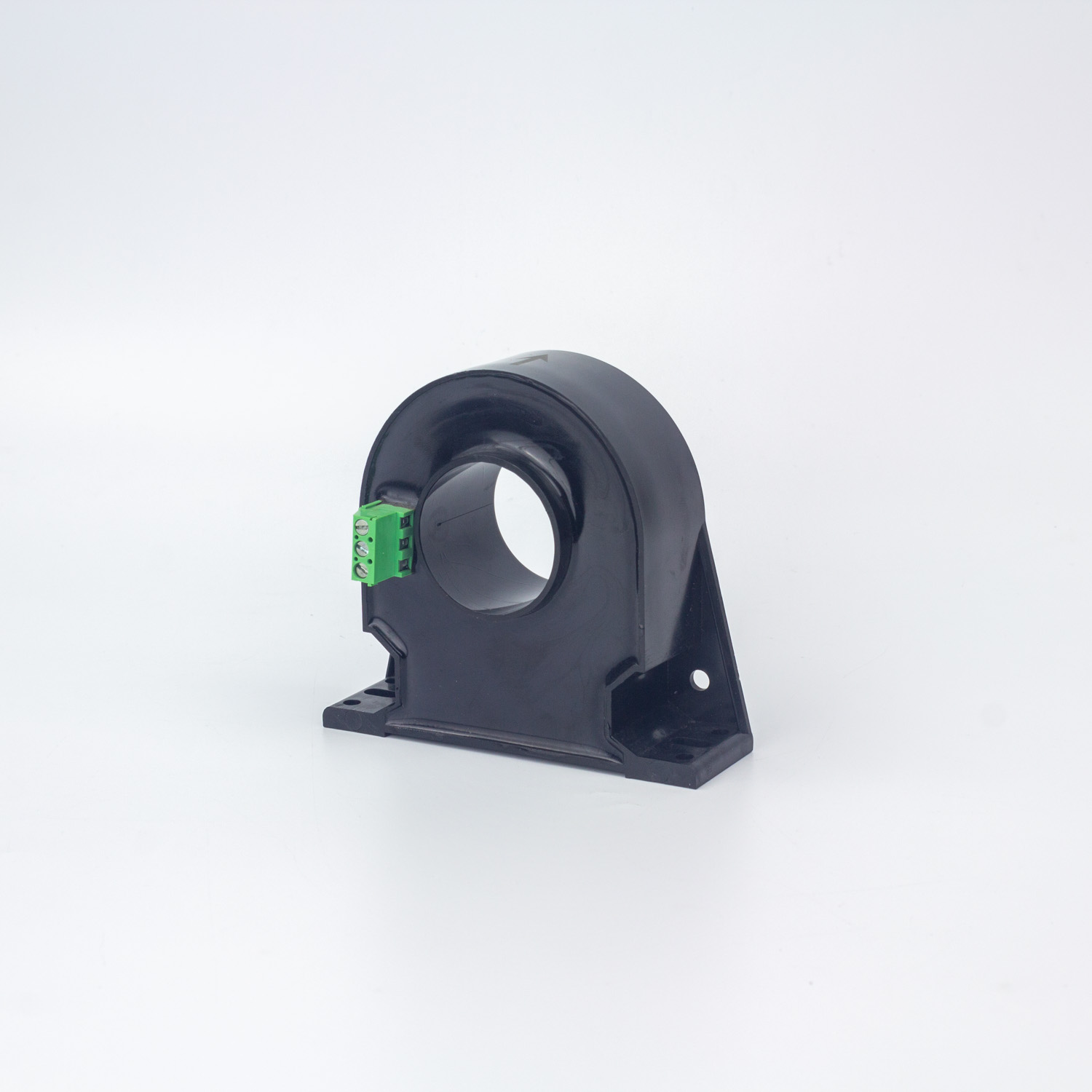

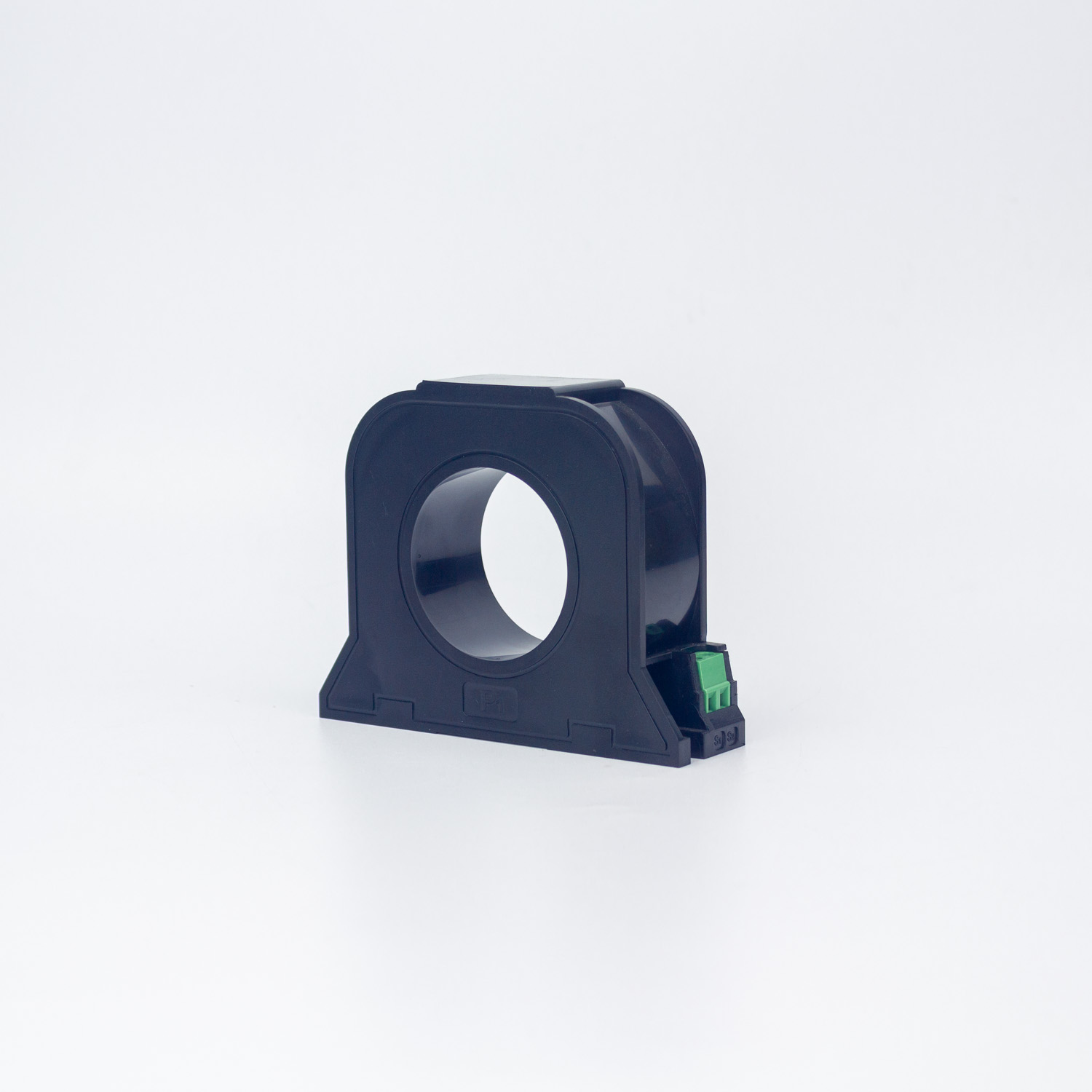

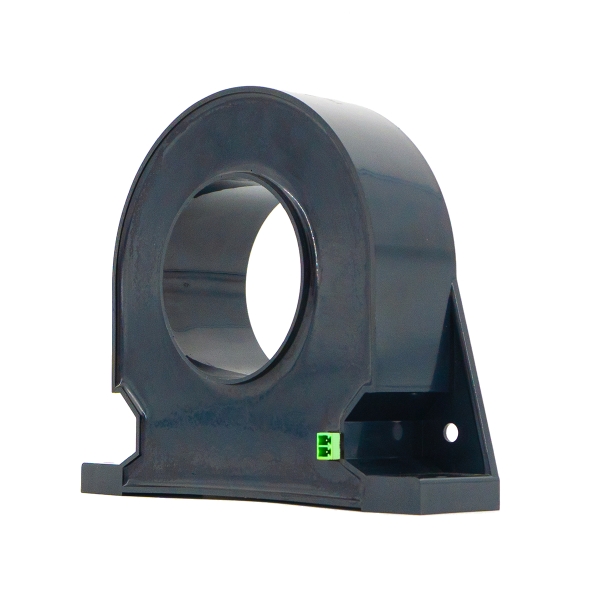

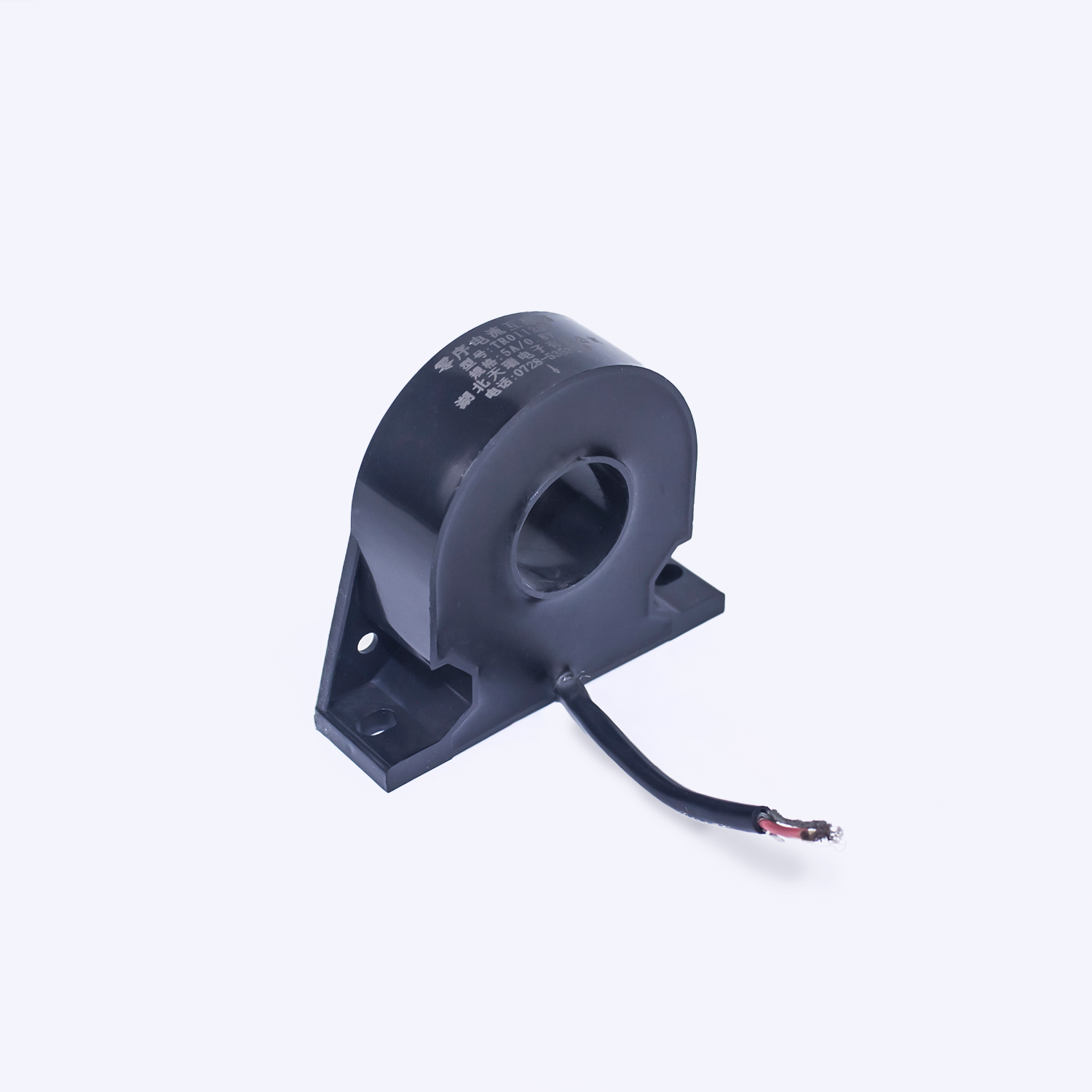

闭环形剩余（零序）电流互感器

产品介绍
常见问题
资质证书
留言咨询

产品概述

作用于电缆线路的漏电流测量的剩余电流互感器。该产品结构简单，应用灵活，可根据主回路所用的电缆规格有多种穿芯孔径相对应，主回路电流包含了63A~2000A。同时满足平衡特性要求，不平衡电流输出优于30mA,10mA,5mA。产品采用优质的高导磁芯和先进制程工艺，能满足0.2级，0.5级，1.0级等不同精度的技术要求，可靠性高。本系列产品满足 GB 14287.2-2014，GB 13955-2005要求。

主要特点

输出方式灵活，端子或引线方式输出；

多种穿芯孔径选择，孔径从φ12mm～φ260mm；

采用环氧树脂浇注，稳定性好；

采用高导磁镍钢或纳米晶磁芯，线性度好，灵敏度高；

优异的平衡特性，具有极强的抗电磁干扰能力。

应用范围

适用于电机保护，电磁继电保护装置，微机保护装置；电气火灾监控，防火漏电系统，小电流接地系统。

产品参数

电气性能参数	工作温度	-40℃～+70℃	相对湿度	≤90%
	电压等级	0.4/0.66/0.72kV	线性范围	5%～120%
	额定输入电流(AC)	10mA～5A	工作频率	45～1250Hz
	额定输出(AC)	0～1V或0～5mA	介质强度：	3000Vac/min
	精度等级	0.5、1.0、2.0	绝缘电阻	＞500 M Ohms/500Vdc
机械结构参数	外壳材质	PBT/PC阻燃等级94-V0	输出方式	端子或屏蔽护套线
	铁芯材质	镍钢或超微晶	施工方案	底座安装螺栓固定
	封灌填充	环氧树脂	环保要求	符合RoHS

主要产品典型值

型号	输入电流额定值 AC	额定连续热电流 AC	常用变比	精度等级	二次负载(Ohms)	外形尺寸（mm）

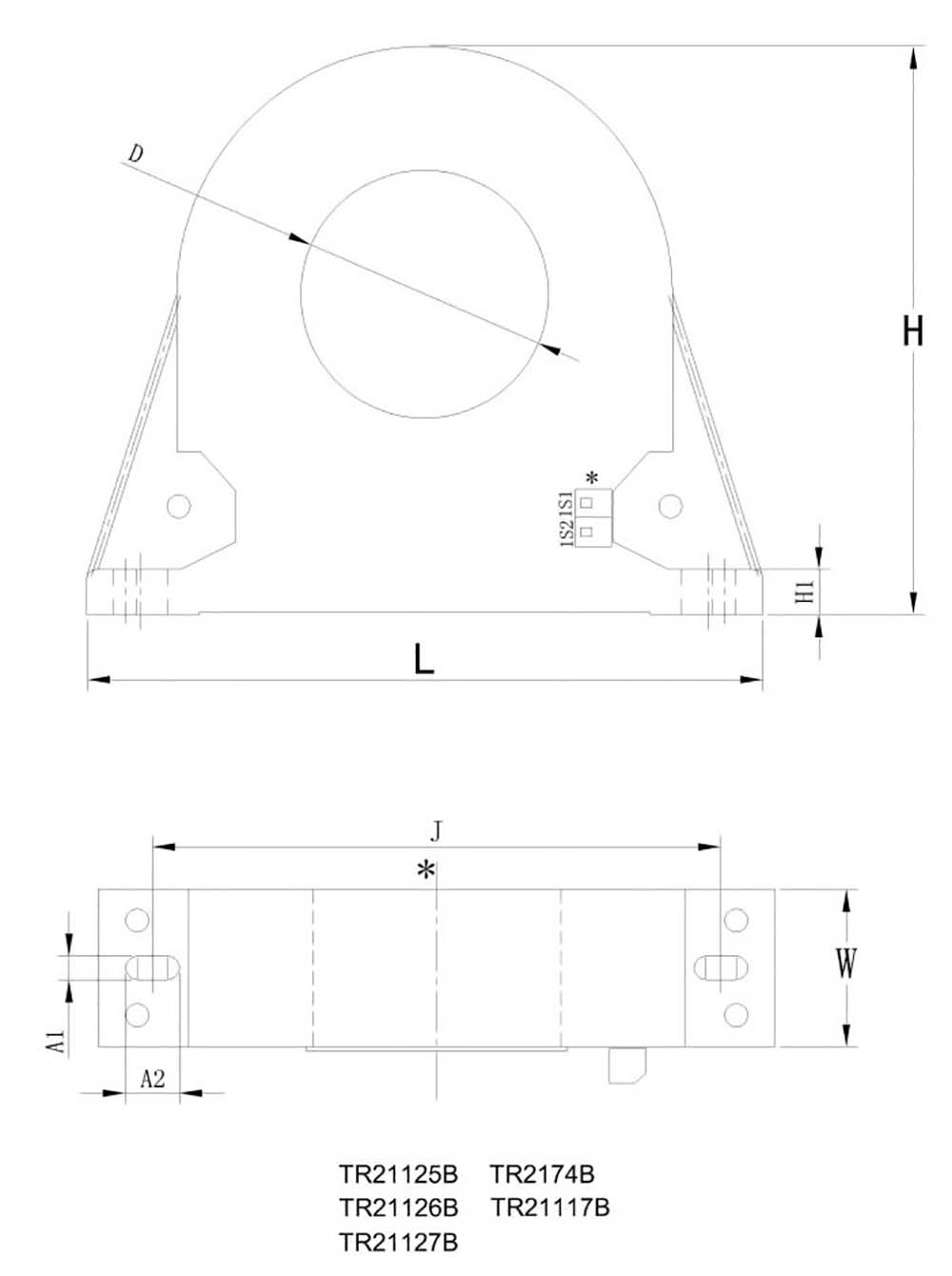

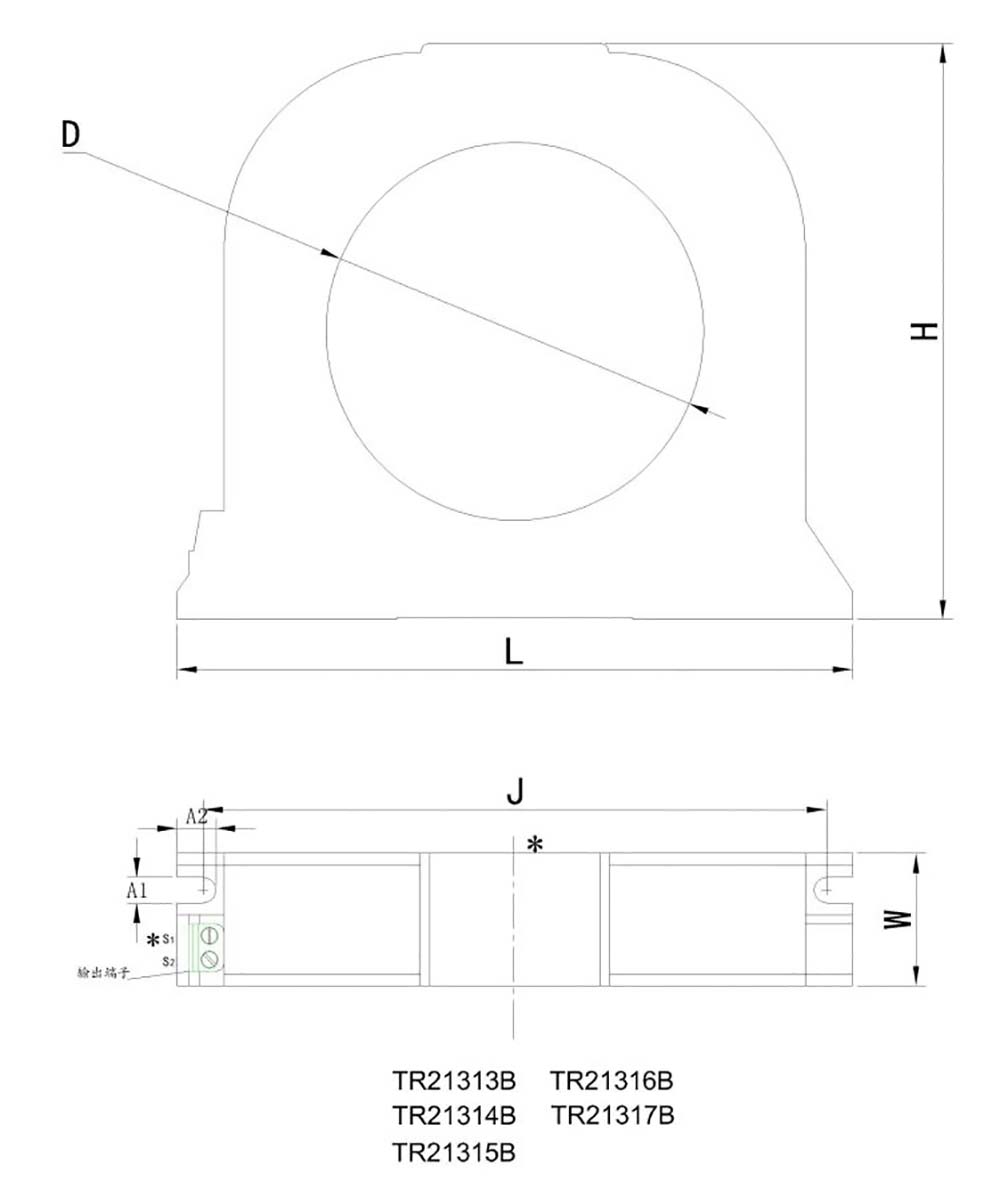

型号	输入电流额定值 AC	额定连续热电流 AC	常用变比	精度等级	二次负载(Ohms)	孔径D	其它尺寸
TR21125B	10mA～5A	10A	1000:1 2000:1	0.2，0.5	≤200	25	L-W-H-J-A1-A2 80-22-69.5-68-5.2-8
TR21126B	10mA～5A	10A	1000:1 2000:1	0.2，0.5	≤500	45	L-W-H-J-A1-A2 120-33-101.5-98-5.2-8.5
TR21127B	10mA～5A	10A	1000:1 2000:1	0.2，0.5	≤500	55	L-W-H-J-A1-A2 150-35-126-126-5.2-12
TR2174B	10mA～5A	10A	1000:1 2000:1	0.2，0.5	≤500	35	L-W-H-J-A1-A2 100-30-90-83.5-5.2-9.5
TR21313B	10mA～5A	10A	1000:1 2000:1	0.2，0.5	≤500	32	L-W-H-J-A1-A2 91-28-70-80-5.5-7.5
TR21314B	10mA～5A	10A	1000:1 2000:1	0.2，0.5	≤500	45	L-W-H-J-A1-A2 104-28-83-93-5.5-7.5
TR21315B	10mA～5A	10A	1000:1 2000:1	0.2，0.5	≤500	65	L-W-H-J-A1-A2 126-28-105-115-5.5-7.5
TR21316B	10mA～5A	10A	1000:1 2000:1	0.2，0.5	≤500	80	L-W-H-J-A1-A2 143-28-122-132-5.5-7.5
TR21317B	10mA～5A	10A	1000:1 2000:1	0.2,0.5,1.0	≤500	105	L-W-H-J-A1-A2 172-28-151-161-5.5-7.5
TR21117B	10mA～5A	10A	1000:1 2000:1	0.2,0.5,1.0	≤500	72	L-W-H-J-A1-A2 175-42-150-150-6.2-13
