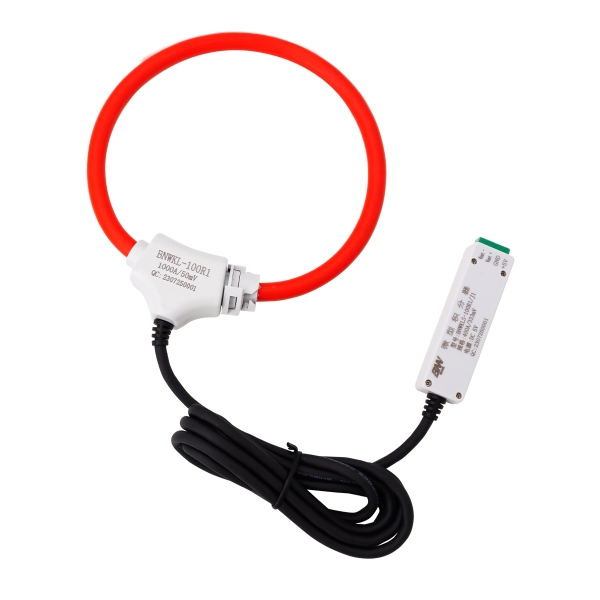

R系列开合式柔性罗氏线圈

产品介绍
常见问题
资质证书
留言咨询

产品概述

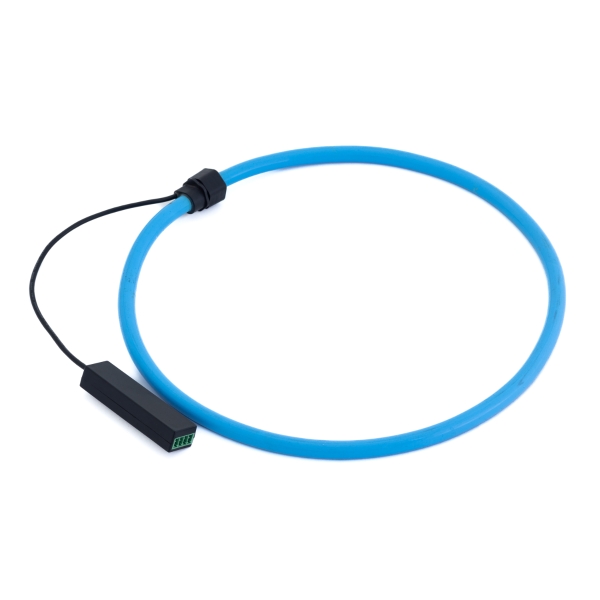

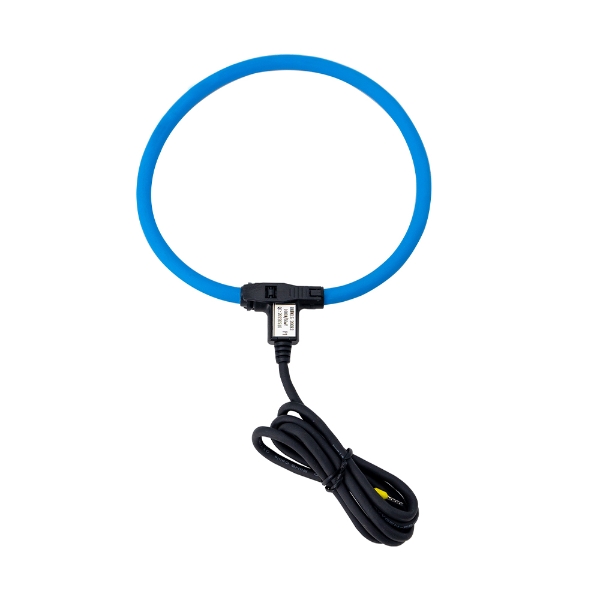

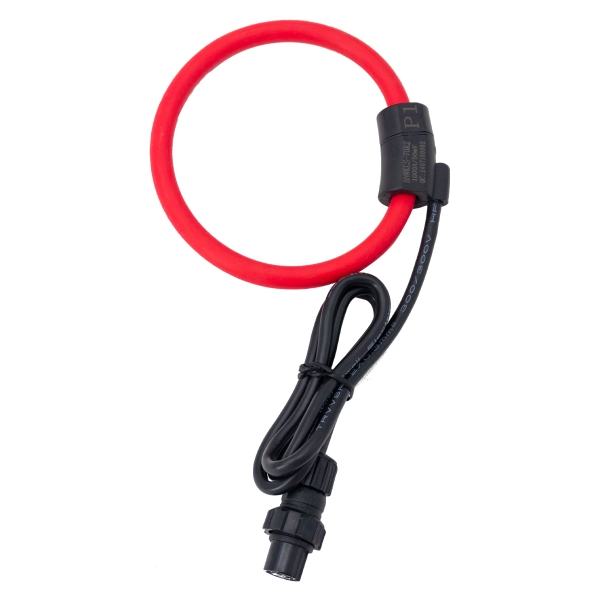

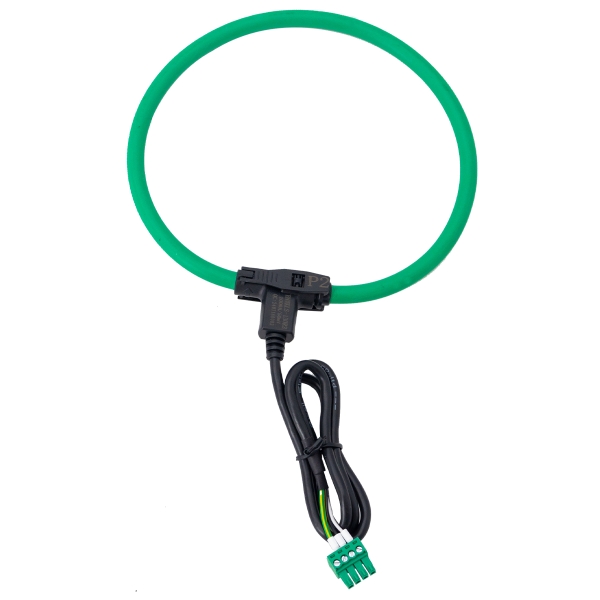

TRKLS-R系列开合式柔性罗氏线圈，主要用于大电流测量保护。输出信号是电流对时间的微分，通过一个积分器，就可以真实还原被测电流。线圈具有极佳的瞬态反应能力，无磁滞和磁和饱和现象，测量范围宽，精度高，频率响应范围宽的特点。开合结构，柔性硅橡胶表被和骨架，可以用来测量尺寸很大或形状不规则的导体电流，线圈所需的安装空间极小，重量轻，安装简单方便，无需破坏导体。广泛应用在传统测量电流的CT无法正常使用的大电流的测量。

产品特点

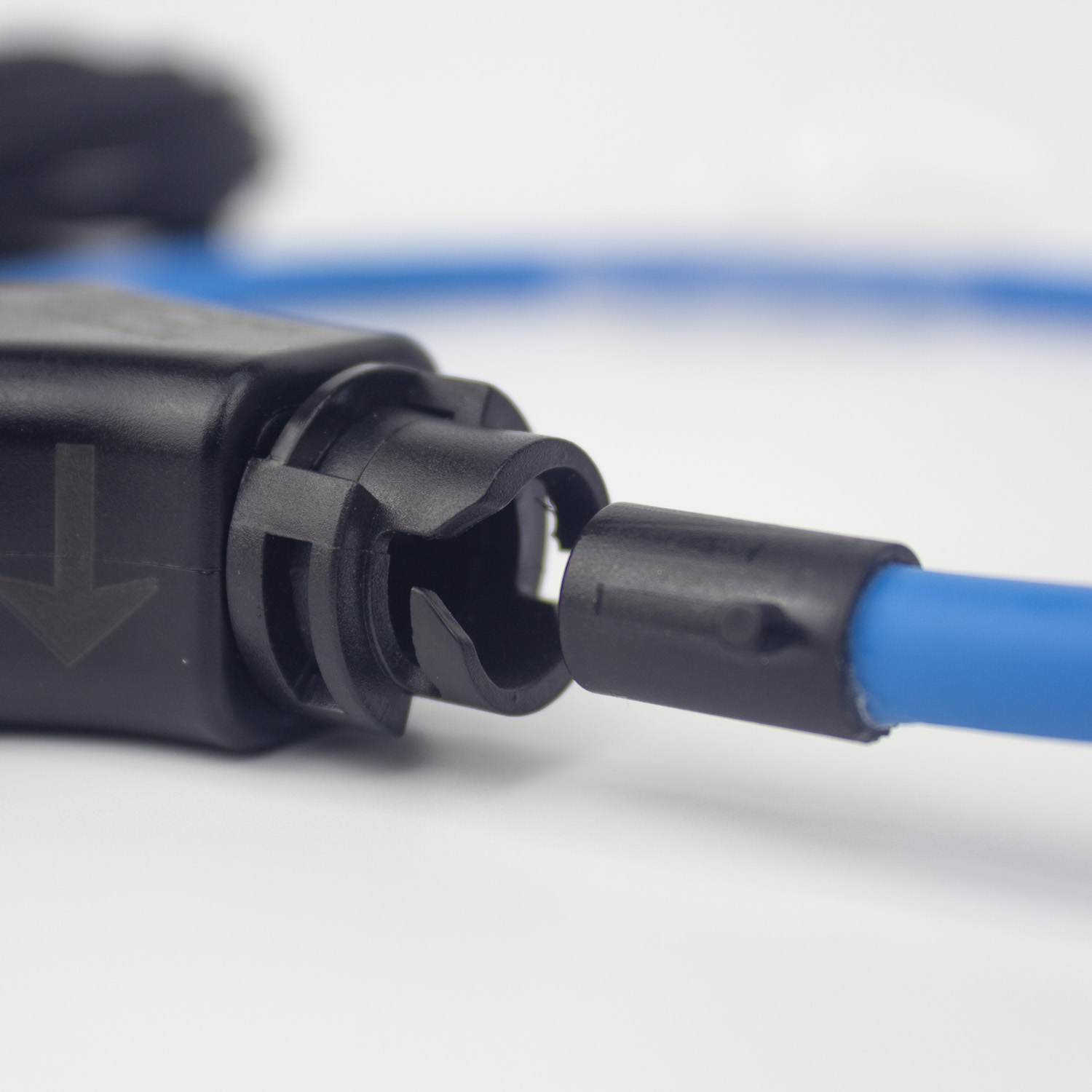

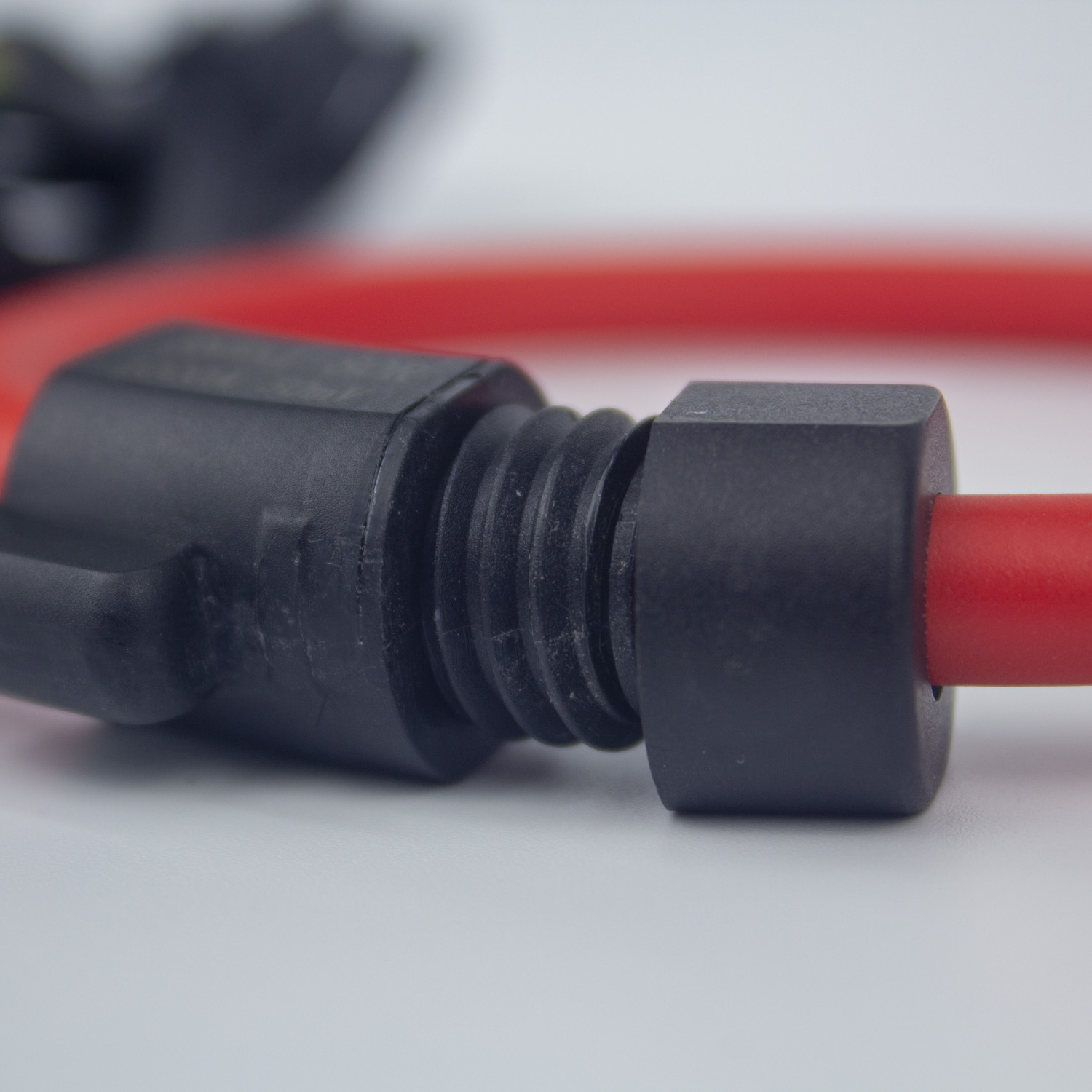

开合式结构，易于现场安装，操作方便。不需断开被测初级电缆即可快速、方便地安装或拆除，有效进行安全、简便的电流测试；

柔性结构设计，可以检测不规则一次导体的电流；

输出电压低，线性度高，使用频率范围宽，不会产生饱和（无积分器时）；

二次输出采用屏蔽线，长度可根据客户要求定制。

应用范围

测量大电流交流信号（如：短路电流）；测量峰值较高的脉冲信号（如：雷击电流）；谐波电流信号分析；电焊机的电流测量（如：电阻焊）；不规则导体电流的测量（如：铁轨电流测量）；仪表测量，钳形表互感器(如：测量尺寸不规则的导体)。

性能指标

工作温度	-40℃～+70℃	相对湿度	≤90%
工作温度	-40℃～+70℃	相对湿度	≤90%
电压等级	0.4/0.66/0.72kV	精度等级	5%(不带积分器) 1%(带积分器)
额定输入电流	10～2000A	相位误差	≤60分（45HZ～65Hz）
线性范围	5%～120%	响应频宽	1HZ～1MHz
积分器电源	5～15VDC	绝缘强度	1000MΩ/500V/min
外壳	PC阻燃等级94-V0	二次引线	屏蔽线
骨架及表被	硅橡胶	IP防护等级	IP65
