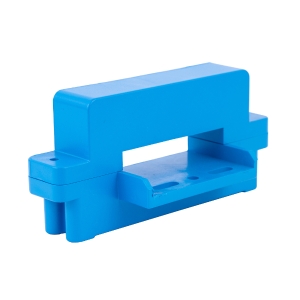

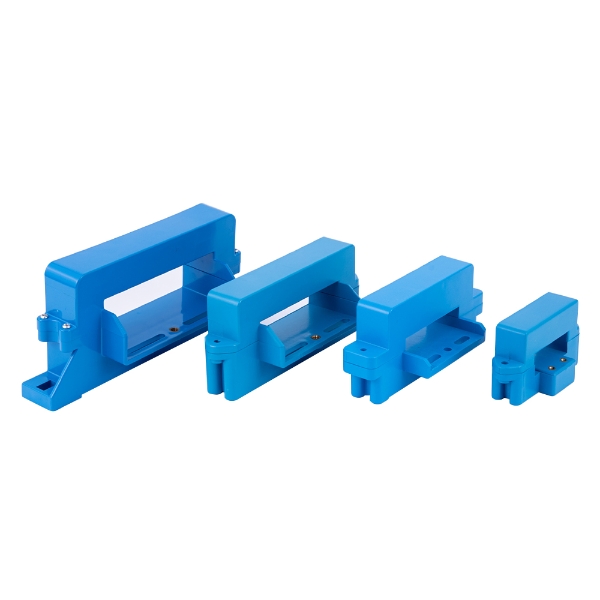

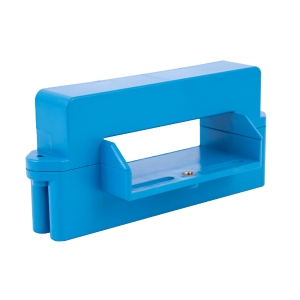

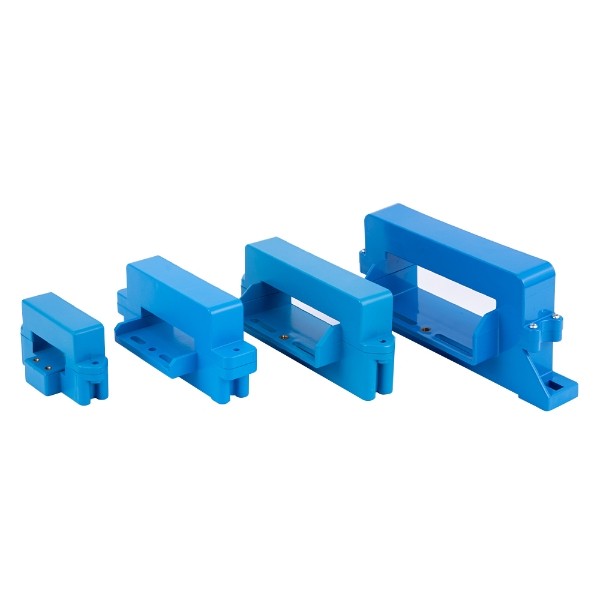

开环式（直测式）电流传感器TR0210-LKH
开环式（直测式）电流传感器TR0210-LKH 开环式（直测式）电流传感器TR0210-LKH 开环式（直测式）电流传感器TR0210-LKH

开环式（直测式）电流传感器TR0210-LKH

  • 产品介绍
  • 常见问题
  • 资质证书
  • 留言咨询
产品概述

该传感器采用直测式霍尔检测原理工作。原边电流产生的磁通量聚集在磁电路中，并由霍尔器件检测出霍尔电压信号，经过放大器放大，该电压信号精准的反应原边电流。
产品特点


可测交流、直流和脉冲信号

抗外界干扰强，共模抑制比大

低温漂、响应时间快、频带宽

穿孔结构，无插入损耗

可拆卸结构，安装简便

应用范围


交流变频调速

伺服电机牵引

不间断电源(UPS)

电焊机、电池电源

技术参数

规 格 300A/4V 500A/4V 1000A/4V 单位
I PN 原边额定输入电流 300 500 1000 A
I P 原边电流测量范围 0～600 0～1000 0～1500 A
V SN 副边额定输出电压 4 V
V C 电源电压 ±12～15(±5%) V
I C 电流消耗 ＜20 mA
V d 绝缘电压 原边与副边电路之间:5kV/50Hz/1min
ε L 线性度 ＜1 %FS
X 精度 T A =25℃时:≤±1 %
V 0 失调电压 T A =25℃时:≤±20 mV
V OM 磁失调电压 Ip=0在3*I PN 后:≤±20 mV
V OT 失调电压温漂 Ip =0 T A =-40～+80℃时:≤±1 mV/℃
T r 响应时间 ≤20 μS
f 频带宽度(-3dB) DC～20 kHZ
T A 工作环境温度 -40～+80 ℃
T S 储存环境温度 -45～+85 ℃
R L 负载电阻 T A =25℃时:≥10 kΩ
外形及安装尺寸

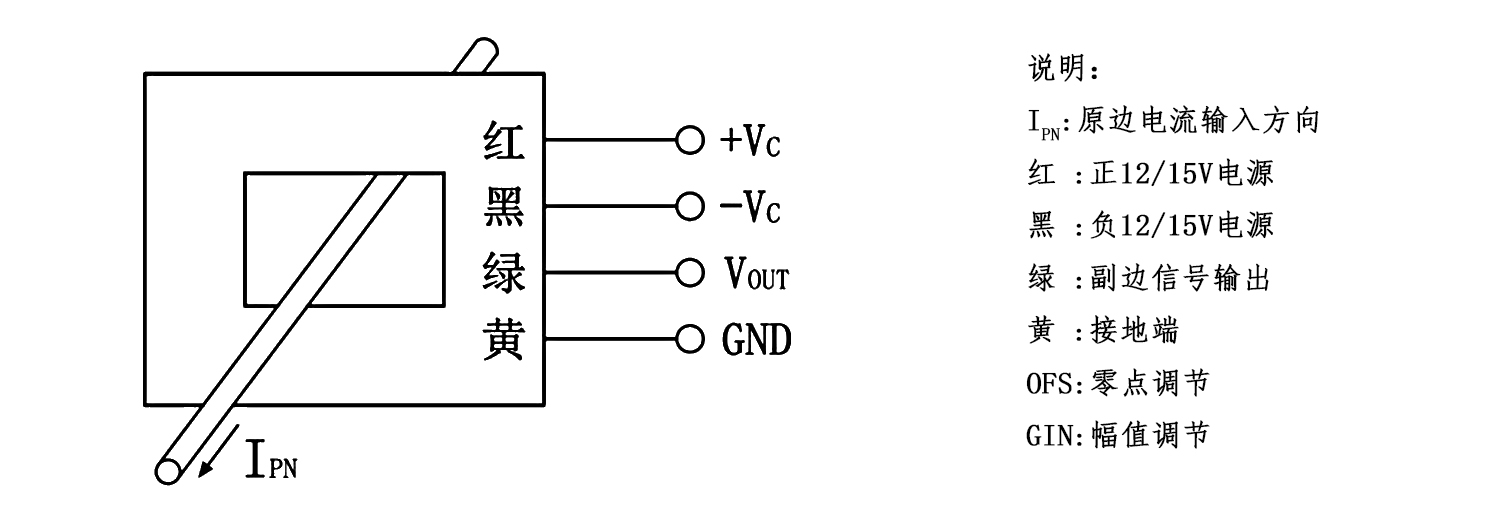

电路链接图


说明：

IpN:原边电流输入方向
红 :正12/15V电源
黑 :负12/15V电源
绿 :副边信号输出
黄 :接地端
OFS:零点调节
GIN:幅值调节
安装注意事项


传感器应正确接线，否则可能损坏传感器内部元件

输入电流排完全充满原边穿孔时动态表现(di/dt和响应时间)为最佳
