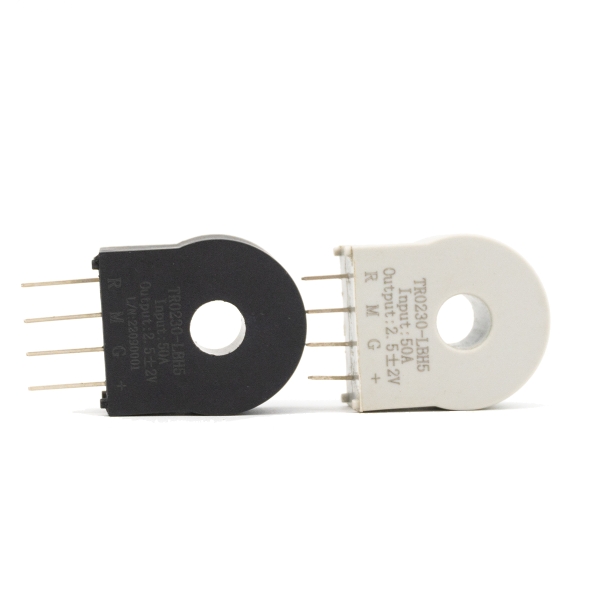

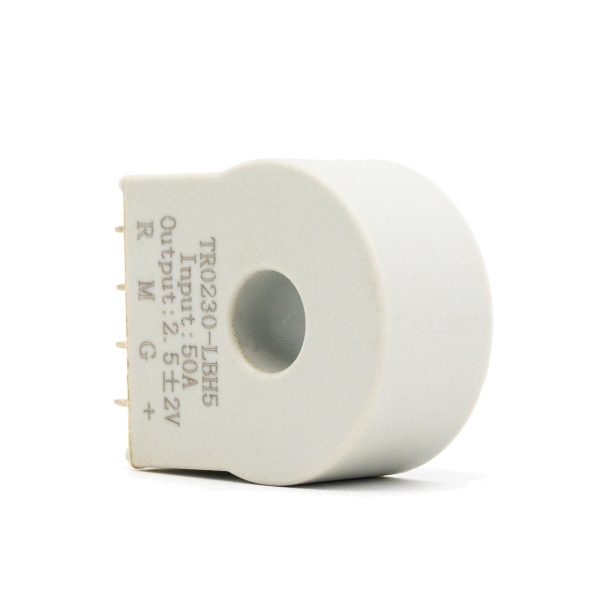

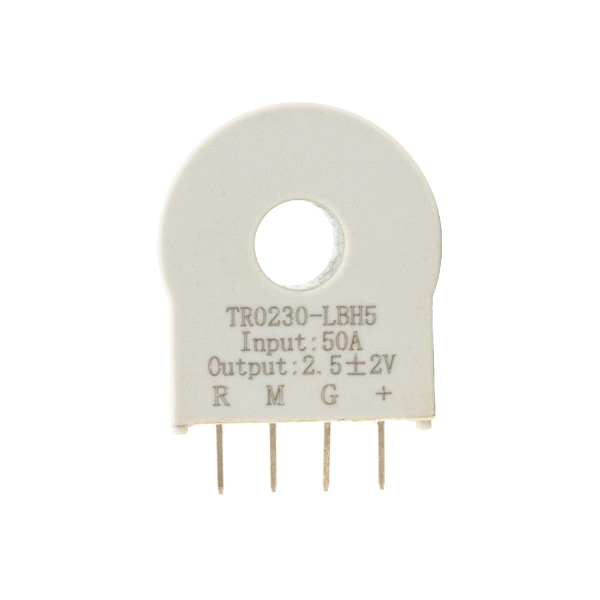

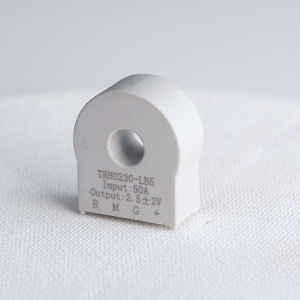

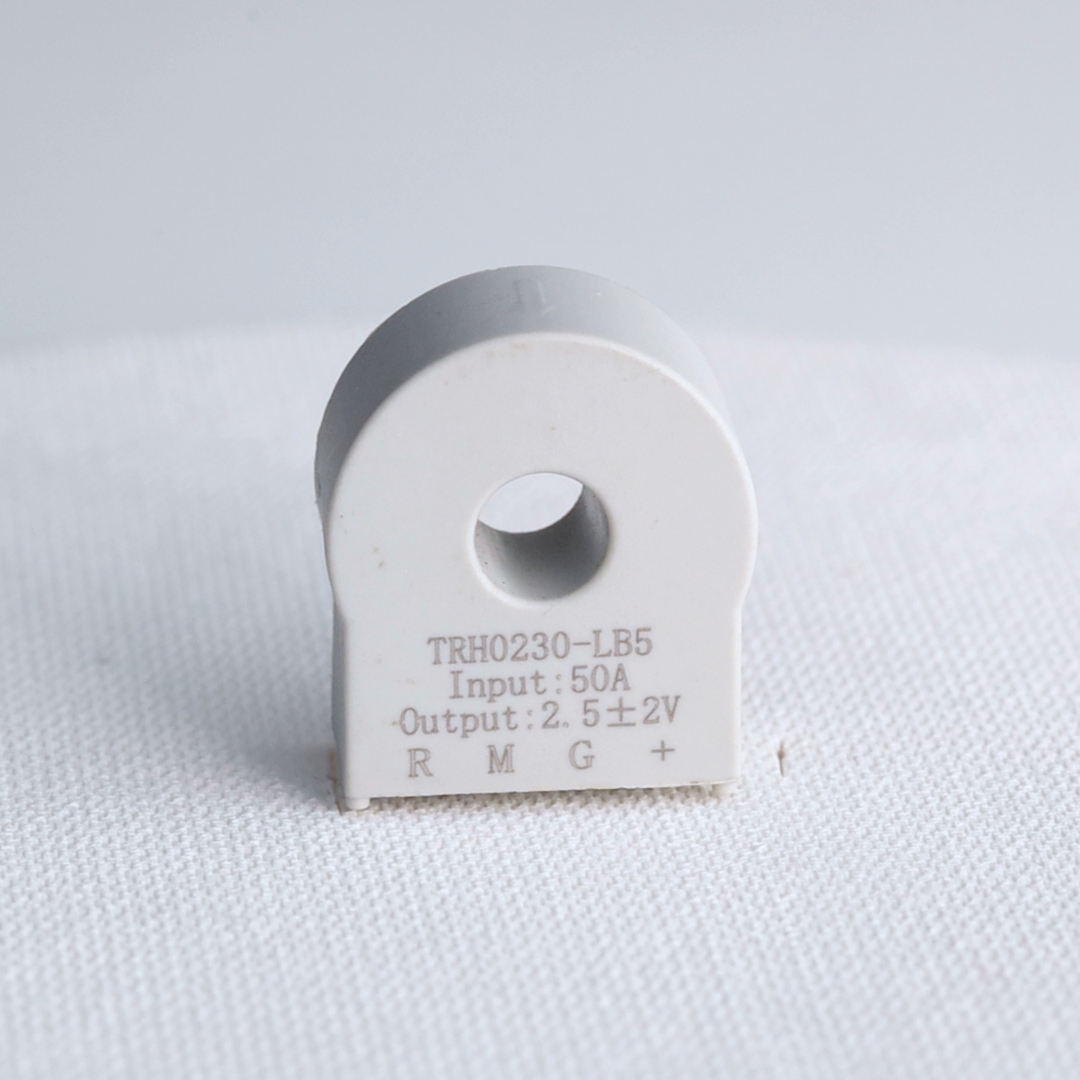

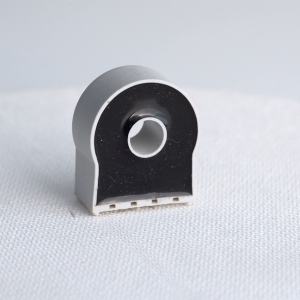

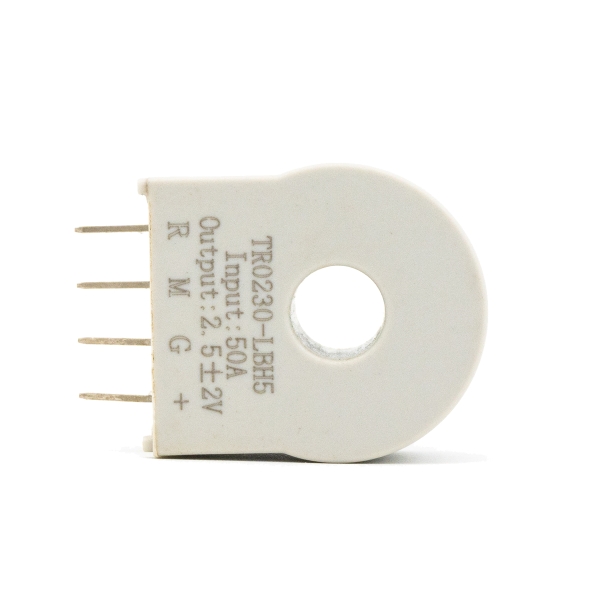

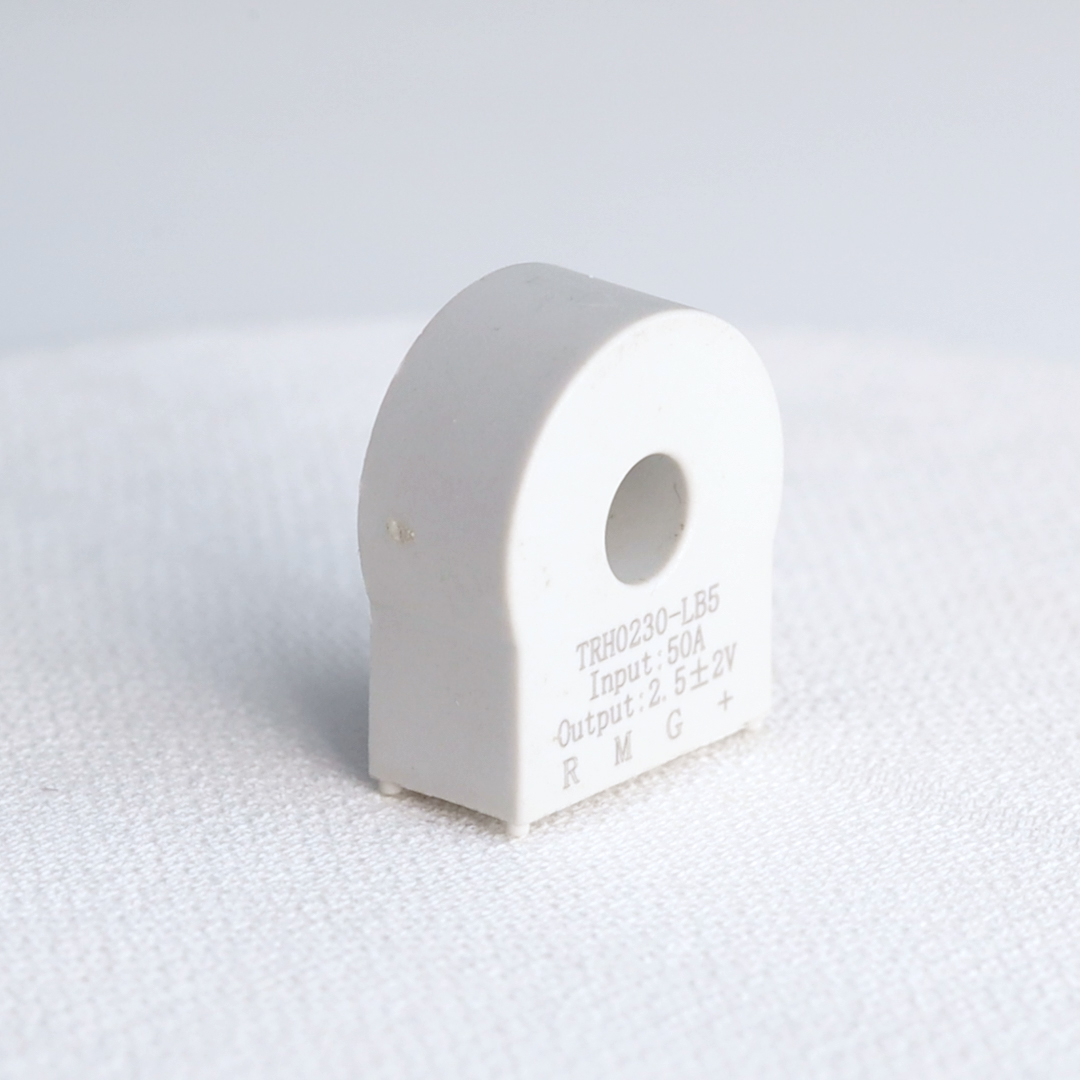

闭环式（磁平衡式）电流传感器TR0230-LBH5
闭环式（磁平衡式）电流传感器TR0230-LBH5 闭环式（磁平衡式）电流传感器TR0230-LBH5 闭环式（磁平衡式）电流传感器TR0230-LBH5 闭环式（磁平衡式）电流传感器TR0230-LBH5

闭环式（磁平衡式）电流传感器TR0230-LBH5

  • 产品介绍
  • 常见问题
  • 资质证书
  • 留言咨询
产品概述

该传感器采用磁平衡霍尔电压检测原理工作。原边电流产生的磁通量与霍尔电压经过放大产生的副边电压，通过副边线圈所产生的磁通量相平衡,副边电压便能精确地反应原边电流。
产品特点


可测量交流、直流和脉冲信号

出色的精度，良好的线性度

抗外界干扰强，共模抑制比大

低温漂、响应时间快、频带宽

穿孔结构，无插入损耗

应用范围


交流变频调速

伺服电机牵引

不间断电源(UPS)

电焊机、电池电源

技术参数

规 格 10A/1V 25A/1V 50A/1V 单位
IPN 原边额定输入电流 10 25 50 A
IP 原边电流测量范围 0～20 0～50 0～100 A
VSN 副边额定输出电压 2.5±1 V
VC 电源电压 +5V(±5%) V
IC 电流消耗 ＜20 mA
Vd 绝缘电压 原边与副边电路之间:3kV/50Hz/1min
εL 线性度 ＜0.1 %FS
X 精度 T A=25℃时:≤±0.5 %
V0 失调电压 T A=25℃时:≤±10 mV
VOM 磁失调电压 I P =0在3*IPN后:≤±10 mV
VOT 失调电压温漂 I P =0 TA=-40～+80℃时:≤±0.1 mV/℃
Tr 响应时间 ＜1 μS
f 频带宽度(-1dB ) DC～200 kHz
TA 工作环境温度 -40～+80 ℃
TS 储存环境温度 -45～+85 ℃

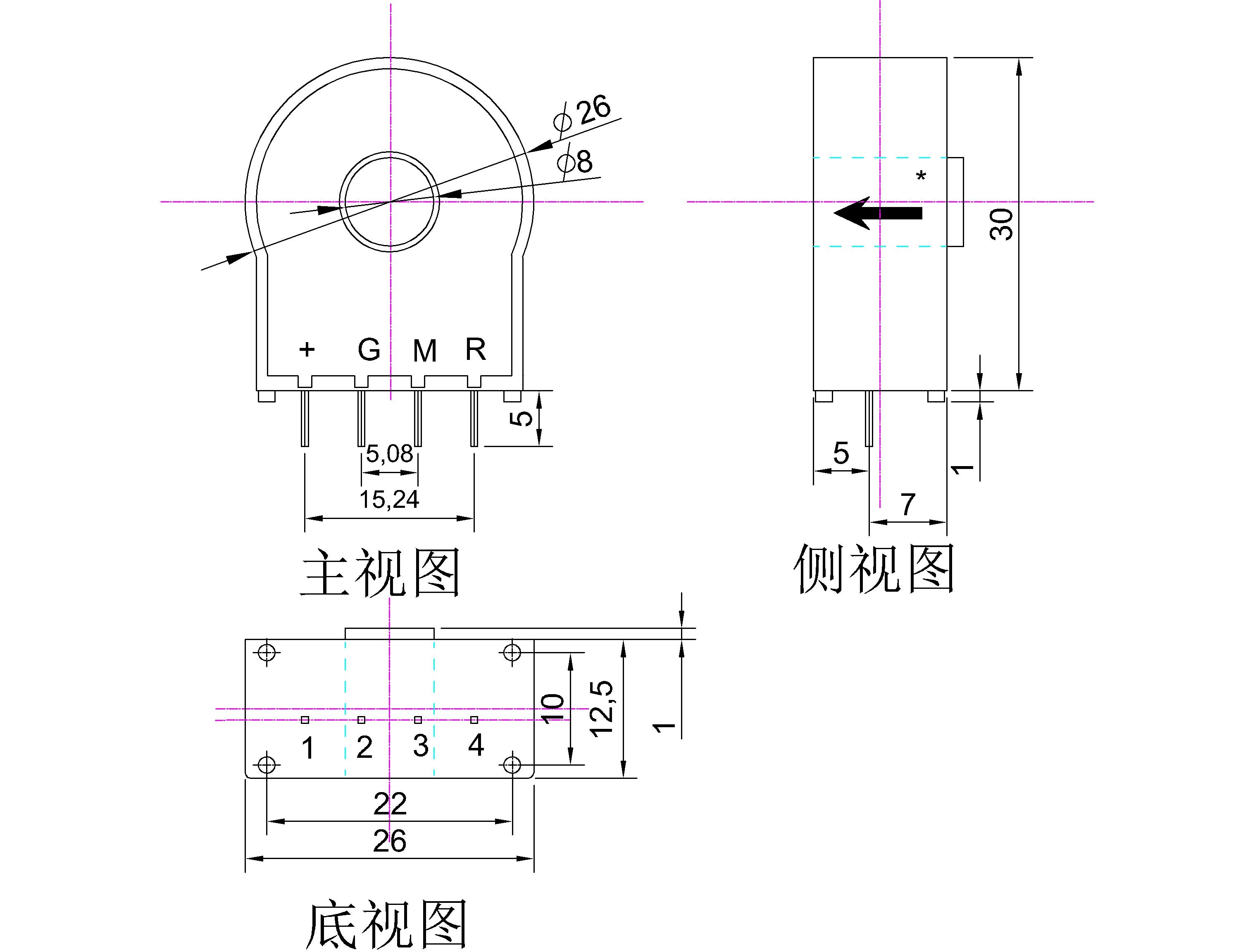

外形及安装尺寸

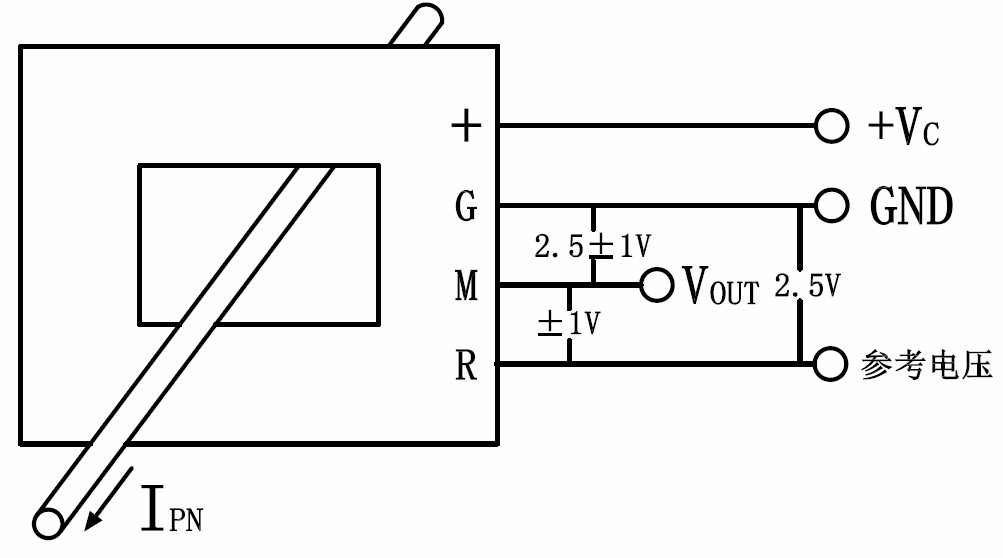

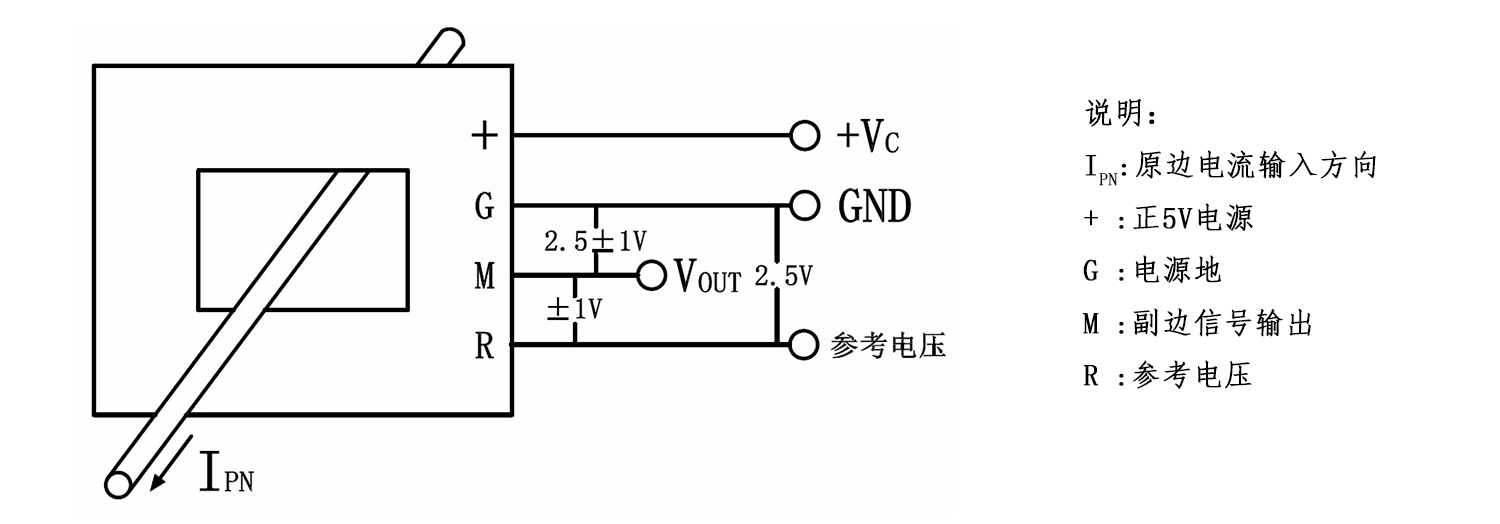

电路链接图


说明：

IPN:原边电流输入方向
+ :正5V电源
G :电源地
M :副边信号输出
R :参考电压
安装注意事项


传感器应正确接线，否则可能损坏传感器内部元件

传感器焊接到线路板上时,需要用低温烙铁焊接,且时间不能过长,其次不能大幅度挤压管脚,否则可能导致内部连线开路
