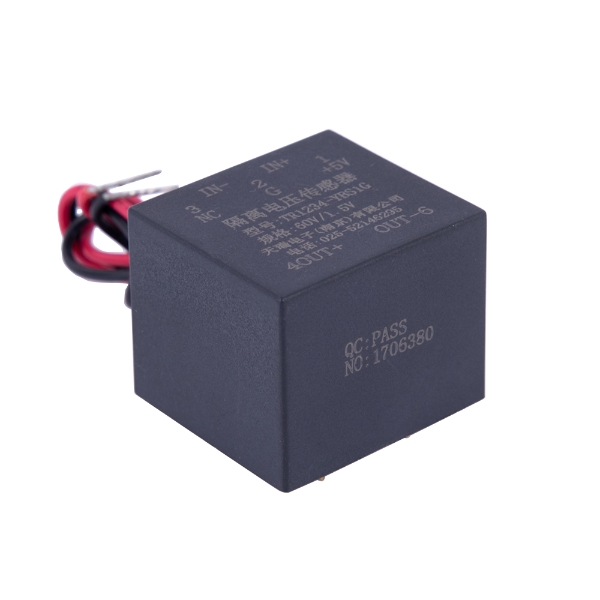

产品概述

该传感器采用线性光耦式信号传输，原边输入与副边输出完全隔离，有效克服共模干扰，微型化，微功耗，适用于密集安装。
产品特点


优良的性能和性价比

出色的精度，良好的线性度

抗外界干扰强，共模抑制比大

低温漂、响应时间快、频带宽

原边与副边之间完全隔离

应用范围


自动化控制

测量仪表

铁路监控系统

电路监控系统

技术参数

规 格 60V/1.5V 150V/1.5V 250V/1.5V 单位
VPN 原边额定输入电压 60 150 250 V
VP 原边电压测量范围 0～80 0～200 0～300 V
VSN 副边额定输出电压 1.5 V
VC 电源电压 +5/12/15/24 V
IC 电流消耗 ＜10 mA
Vd 绝缘电压 原边与副边电路之间:1.5kV/50Hz/1min
εL 线性度 ＜0.1 %FS
X 精度 TA=25℃时:≤±0.5 %
V0 失调电压 TA=25℃时:≤±7 mV
VOT 失调电压温漂 VP=0 TA=-40～+80℃时:≤0.5 mV/℃
Tr 响应时间 ≤40 μS
f 频带宽度 DC
TA 工作环境温度 -40～+80 ℃
TS 储存环境温度 -45～+85 ℃

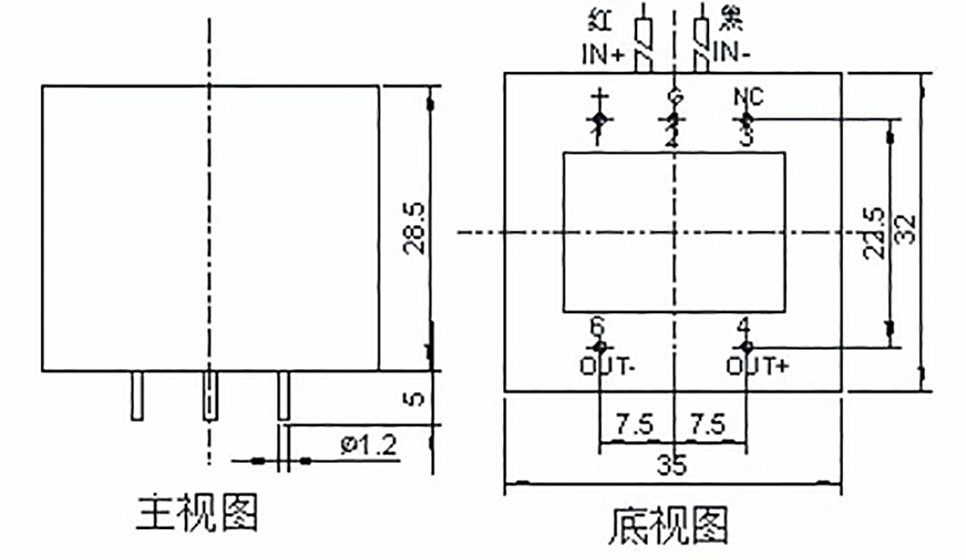

外形及安装尺寸



选择信号：可根据客户需要调整所需变化值（输入DC0～300V/输出DC0～10V） 另选择输出要根据供电电源来定义（+5V/12V/15V/24V）

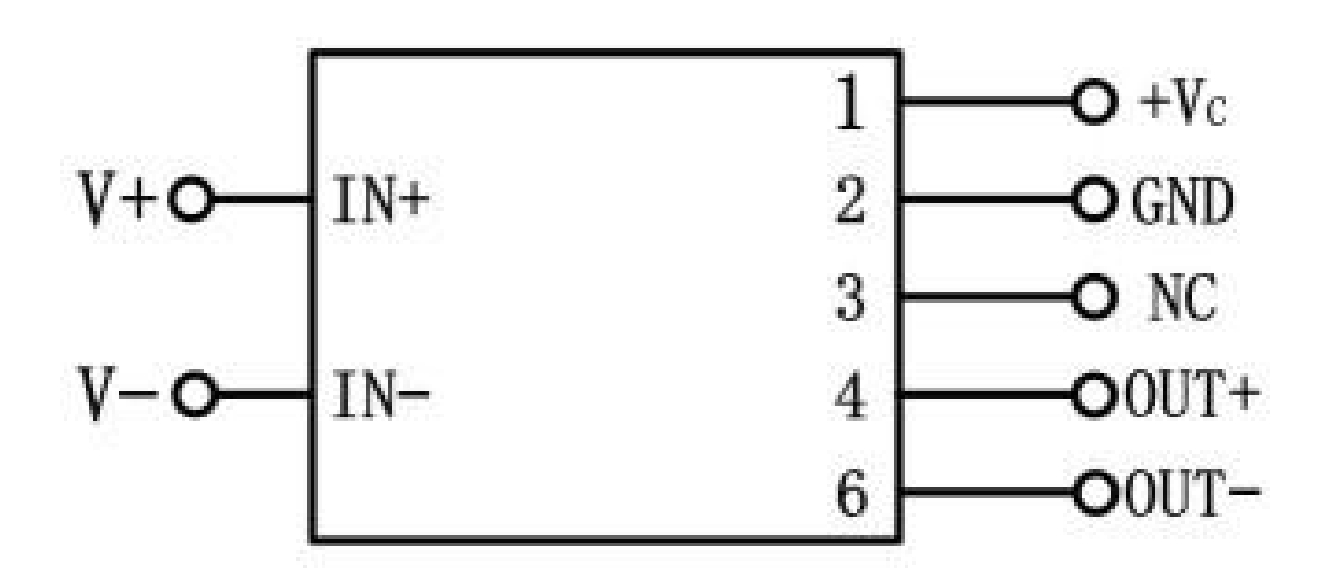

电路链接图

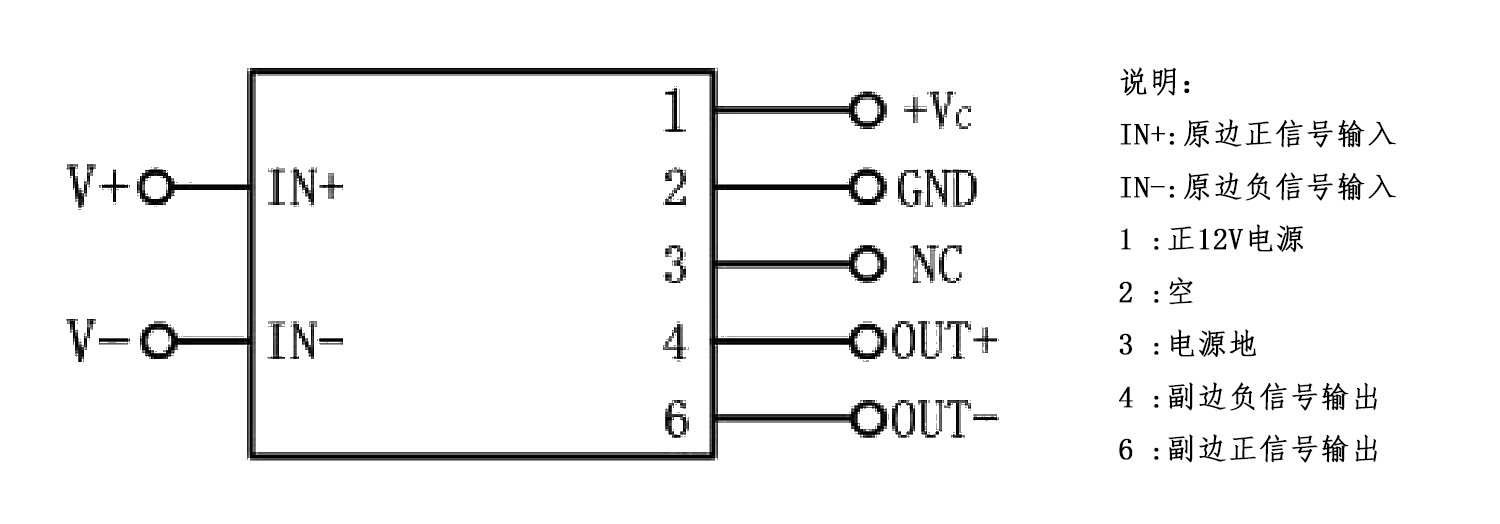

说明：

IN+:原边正信号输入
IN-:原边负信号输入
1 :正12V电源
2 :空
3 :电源地
4 :副边负信号输出
6 :副边正信号输出
GIN:幅值调节
安装注意事项


传感器应正确接线，否则可能损坏传感器内部元件
